• 概述

  HZH-220VAC-2H-2D-1D綜合控制繼電器又稱為分閘、合閘、電源監視控制繼電器，適用于直流或交流操作的各種自動控制線路中，可以直接控制分閘回路、合閘回路并監視控制電源，具有電源指示和動作指示，方便調節合閘延時，電源監視斷電延時。具有體積小，功能強大，HZH-220VAC-2H-2D-1D適合安裝于小型抽屜柜中，用于開關合位監視、跳位監視、電源監視、斷路器監視。

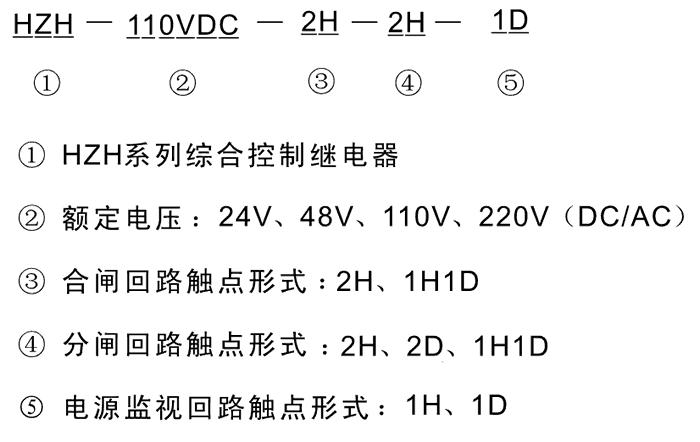

  HZH-220VAC-2H-2D-1D型號及其含義



  HZH-220VAC-2H-2D-1D觸點形式及動作時間

  型號	觸點形式	額定電壓	動作時間	返回時間
  HZH-24VDC-2H-1H1D-1D	3常開2常閉	DC：24V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-48VDC-2H-1H1D-1D	3常開2常閉	DC：48V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-110VDC-2H-1H1D-1D	3常開2常閉	DC：110V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-220VDC-2H-1H1D-1D	3常開2常閉	DC：220V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-24VAC-2H-1H1D-1D	3常開2常閉	AC：24V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-48VAC-2H-1H1D-1D	3常開2常閉	AC：48V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-110VAC-2H-1H1D-1D	3常開2常閉	AC：110V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-220VAC-2H-1H1D-1D	3常開2常閉	AC：220V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-24VDC-1H1D-1H1D-1D	2常開3常閉	DC：24V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-48VDC-1H1D-1H1D-1D	2常開3常閉	DC：48V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-110VDC-1H1D-1H1D-1D	2常開3常閉	DC：110V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-220VDC-1H1D-1H1D-1D	2常開3常閉	DC：220V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-24VAC-1H1D-1H1D-1D	2常開3常閉	AC：24V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-48VAC-1H1D-1H1D-1D	2常開3常閉	AC：48V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-110VAC-1H1D-1H1D-1D	2常開3常閉	AC：110V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-220VAC-1H1D-1H1D-1D	2常開3常閉	AC：220V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-24VDC-2H-2D-1D	2常開3常閉	DC：24V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-48VDC-2H-2D-1D	2常開3常閉	DC：48V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-110VDC-2H-2D-1D	2常開3常閉	DC：110V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-220VDC-2H-2D-1D	2常開3常閉	DC：220V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-24VAC-2H-2D-1D	2常開3常閉	AC：24V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-48VAC-2H-2D-1D	2常開3常閉	AC：48V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-110VAC-2H-2D-1D	2常開3常閉	AC：110V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-220VAC-2H-2D-1D	2常開3常閉	AC：220V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-24VDC-2H-2H-1H	5常開	DC：24V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-48VDC-2H-2H-1H	5常開	DC：48V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-110VDC-2H-2H-1H	5常開	DC：110V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-220VDC-2H-2H-1H	5常開	DC：220V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-24VAC-2H-2H-1H	5常開	AC：24V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-48VAC-2H-2H-1H	5常開	AC：48V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-110VAC-2H-2H-1H	5常開	AC：110V	≤15ms	分閘回路≤15ms，其它回路15ms~2s
  HZH-220VAC-2H-2H-1H	5常開	AC：220V	≤15ms	分閘回路≤15ms，其它回路15ms~2s

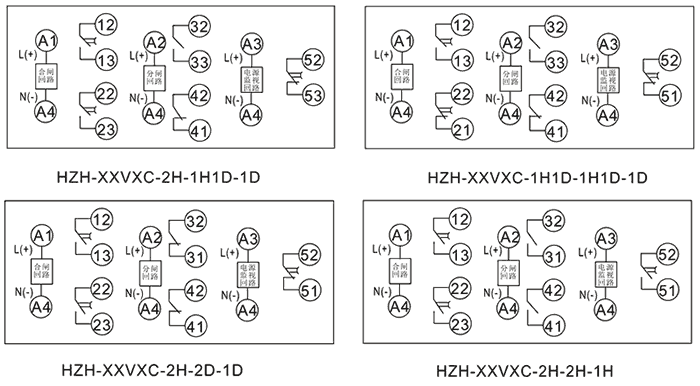

  接線圖



  HZH-220VAC-2H-2D-1D技術參數

  額定參數
  直流額定電壓	24V、48V、110V、220V可選
  交流額定電壓	24V、48V、110V、220V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤85%額定電壓
  動作時間	≤15ms
  返回時間	分閘回路≤35ms，其它回路15ms~2s
  返回值	≥10%額定值
  功耗	≤10W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
