• RZF-D概述

  RZF-D系列延時中間繼電器用于電力系統二次回路各種保護和自動化控制線路中作為輔助繼電器，以延遲動作時間并增加前一級接點的數量及接點容量。
  RZF-D導軌式通電延時繼電器，該繼電器為集成電路靜態型繼電器，精度高、功耗小、動作時間準備、整定直觀方便、范圍觀，繼電器更新?lián)Q代的優選產品。
  創新導軌式安裝結構，讓您安裝更方便；小巧的體積，輕量化的結構，更安全的高密度安裝。
  RZF-D型號分類及含義


  RZF-D主要技術參數

  1、延時范圍：0.02-9.99S,0.02-99.99S,0.02S-999H
  2、觸點容量：在電壓不超過250V，電流不超過1A，時間常數為5MS±0.75MS直流有感負荷電路中，觸點斷開容量不小于50W；在電壓不超過250V，電流不超過5A，功率因數為COSφ=0.4±0.1的交流電路中，斷開容量不小于500VA。觸點在上述規定的負荷條件下能可靠動作及返回不少于50000次。觸點長期允許接通電流不小于5A。
  3、功率消耗：額定值下不大于5W/7VA。
  4、絕緣性能：同一付開點間耐壓不小于1KV/50Hz為時1分鐘的工頻耐壓。不同組觸點間，不同回路間不小于2KV/50Hz為時1分鐘的工頻耐壓。用1KV搖表測試任意端子對外殼，其絕緣電阻不小于100M。

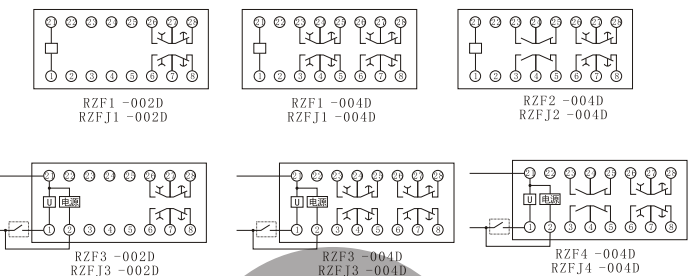

  RZF-D內部接線圖（正視圖）

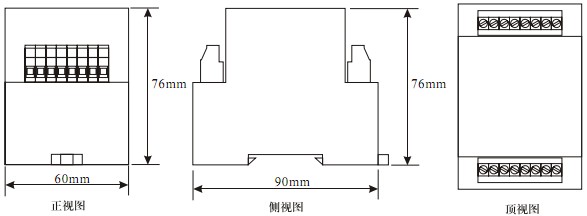

  RZF-D產品外形尺寸圖
