• 概述

  HJTHW-A003J跳閘合閘位置監視繼電器，用于直流或交流操作的各種自動控制或保護線路中，可以直接監視跳閘、合閘回路。適用干交流50Hz和60Hz。HJTHW-A003J分合閘位置監視繼電器的工作電壓通用性強、返回系數高、功耗低、抗干擾性能好。

  HJTHW-A003J觸點形式及動作時間

  型號	觸點形式	額定電壓	動作時間
  HJTHW-901J	4轉換	AC/DC：48V、110V、220V	<35ms
  HJTHW-E002J	2轉換	AC/DC：48V、110V、220V	<35ms
  HJTHW-A004J	4轉換	AC/DC：48V、110V、220V	<35ms
  HJTHW-A003J	3轉換	AC/DC：48V、110V、220V	<35ms

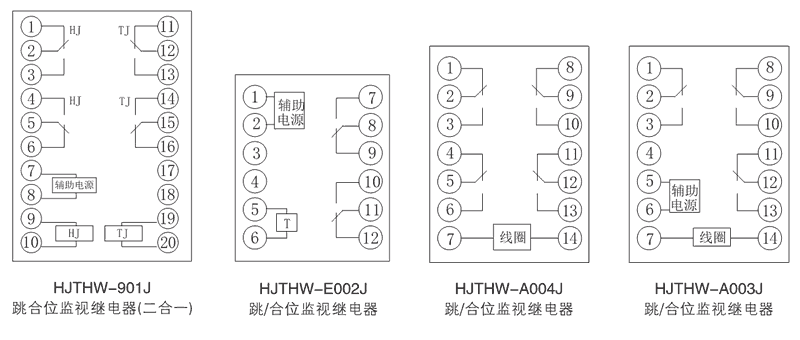

  接線圖



  HJTHW-A003J技術參數

  額定參數
  直流額定電壓	110V、220V可選
  交流額定電壓	110V、220V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤80%額定電壓
  動作時間	<35ms
  返回時間	<35ms
  返回值	10%額定值
  功耗	≤10W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構
