當線圈中的電流增大至整定電流時，電磁力矩大于彈簧的反作用力矩框架轉動，使扇齒與蝸桿咬合，扇齒上升。此時繼電器的動鐵在扇齒頂桿的推動下，使導磁鐵右邊氣隙減少，左邊氣隙增大，因而動鐵被導磁鐵吸合，使繼電器觸點動作。

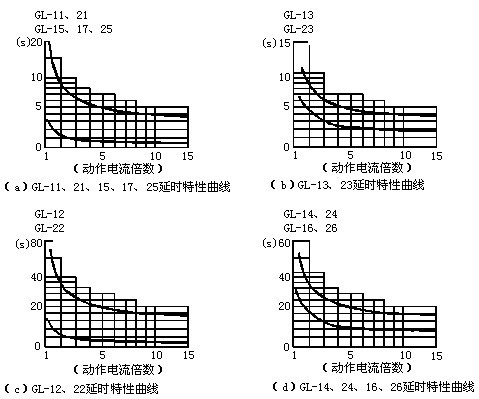

當繼電器線圈中的電流為整定值時，感應元件的動作時限與電流的平方成反比。隨著電流的增加，導磁體飽和，動作時限逐漸趨于定值。當線圈中的電流大到某一電流倍數時，電磁元件瞬時動作，因而繼電器的動作時限具有有限反延時的特性。

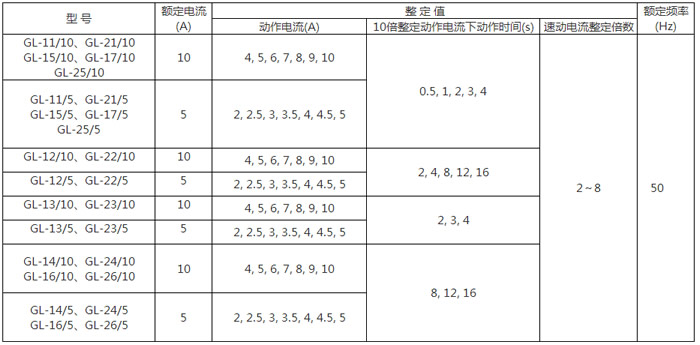

繼電器具有若干抽頭，用以調整感應元件與電磁元件的動作電流。另外用倍流螺釘改變動鐵與電磁鐵之間的氣隙來調整電磁元件動作電流。繼電器具有調整感應元件動作時間整定值的機構及主觸點動作的信號牌。用手旋轉返回機構，可使信號牌返回，并不需取下外殼。

1、繼電器線圈的長期允許電流為110%額定電流。

2、繼電器的返回系數，對于GL-11、12、21、22型應不小于0.85，對于GL-13、14、15、16、17、23、24、25、26型應不小于0.8。

3、當電流為繼電器的整定電流時，繼電器的功率消耗不大于15VA。

4、熱性能要求
當環境溫度為40℃時，繼電器線圈長期承受110%額定電流，其允許溫升不超過65℃。

5、絕緣電阻不小于300MΩ。

6、介質強度
繼電器所有電路對外殼和非帶電的金屬部分，以及在電氣上無聯系的各電路之間的應能承受2kV（有效值）50Hz交流試驗電壓，歷時1min，無絕緣擊穿或閃絡現象。

7、壽命
GL-11～14、21～24型繼電器機械壽命為5000次，電壽命為500次；
GL-15、16、17、25、26型繼電器機械壽命為500次，電壽命為50次。

8、重量約為4kg。

1、主觸點間隙不小于2mm。為了防止觸點抖動，動觸點對于動合觸點在動作前，對于動斷觸點在動作后，應與限制器接觸。

2、信號觸點間隙不小于1.5mm。當信號觸點剛剛閉合時，扇齒與蝸桿咬合應不少于2個齒。

3、框架與轉盤的軸向活動量為0.1～0.2mm。繼電器在工作位置及倒置180ο的位置上，轉盤不應與磁鐵及導磁體的極面相碰。

4、扇齒與蝸桿的咬合量為扇齒高的1/3～2/3。

5、旋轉倍流螺釘，改變動鐵與導磁鐵之間的氣隙，即可調整瞬動電流。

6、調整感應片及彈簧，使動作電流返回電流與技術要求相同。
