• 概述

  SRY-220VAC-3Z-2ADC采用石英晶體振蕩器和CMOS集成電路，其延時精度遠高于電磁型中間繼電電器，具有設置直觀、工作穩定可靠、延時精度高、使用方便、觸頭輸出容量大。SRY-220VAC-3Z-2ADC中間繼電器適用于交流50HZ或60HZ，電壓為交流或直流的110V至220V的自動控制電路中，按預定的時間接通或分?jǐn)嚯娐?。安裝方式采用導軌殼體安裝和端子排接線，其主要優勢為無需開孔、多個拼接、接線方便等。

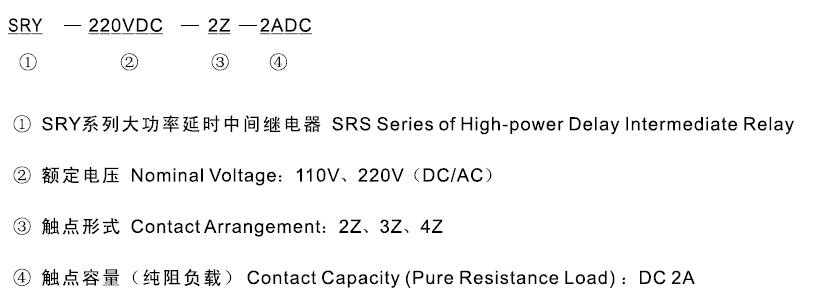

  型號及含義



  觸點類型及額定電壓

  型號	延時范圍	觸點形式	電源類型
  SRY-110VDC-2Z-2ADC	0.3S~10S	2轉換	DC110V
  SRY-220VDC-2Z-2ADC	0.3S~10S	2轉換	DC220V
  SRY-110VAC-2Z-2ADC	0.3S~10S	2轉換	AC110V
  SRY-220VAC-2Z-2ADC	0.3S~10S	2轉換	AC220V
  SRY-110VDC-3Z-2ADC	0.3S~10S	3轉換	DC110V
  SRY-220VDC-3Z-2ADC	0.3S~10S	3轉換	DC220V
  SRY-110VAC-3Z-2ADC	0.3S~10S	3轉換	AC110V
  SRY-220VAC-3Z-2ADC	0.3S~10S	3轉換	AC220V
  SRY-110VDC-4Z-2ADC	0.3S~10S	4轉換	DC110V
  SRY-220VDC-4Z-2ADC	0.3S~10S	4轉換	DC220V
  SRY-110VAC-4Z-2ADC	0.3S~10S	4轉換	AC110V
  SRY-220VAC-4Z-2ADC	0.3S~10S	4轉換	AC220V

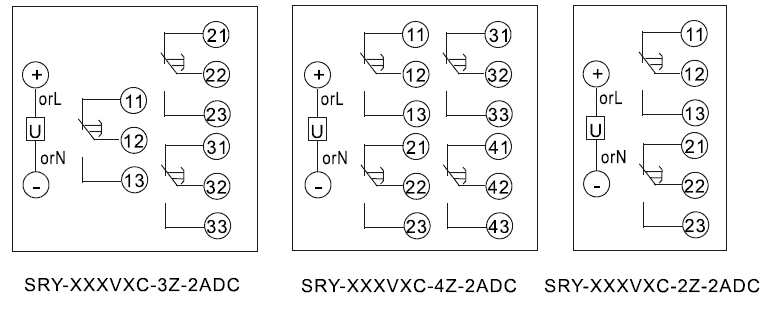

  接線圖



  SRY-220VAC-3Z-2ADC技術參數

  額定參數
  直流額定電壓	110V、220V可選
  交流額定電壓	110V、220V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤75%額定電壓
  整定范圍	0.3S~10S
  延時精度	±5%
  返回時間	≤20mS
  功耗	≤5W
  安裝方式及接線
  安裝結構	導軌安裝
  接線方式	端子排接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
