• 概述

  SRFT-2-2H2D中間繼電器又稱為防跳中間繼電器或保持中間繼電器，主要用于各種保護和自動化控制裝置中，以增加保護和控制回路的觸點數量以及觸點容量等。SRFT-2-2H2D的安裝結構為嵌入式插拔結構，接線方式可分為板前和板后接線。聚仁電力根據市場需求，推出了以導軌安裝的防跳中間繼電器，其特點比嵌入式插拔結構安裝更方便、接線無簡單、可多個拼接。

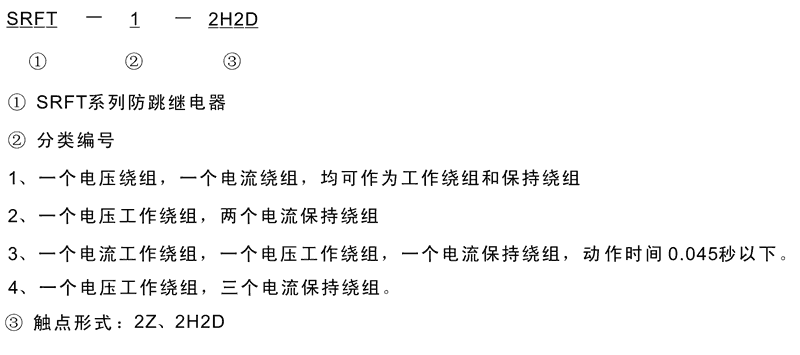

  SRFT-2-2H2D型號及其含義



  結構和工作原理

  SRFT-2-2H2D防跳中間繼電器為電子控制模擬型繼電器，當電壓線圈加電（或電流線圈通過電流時），采用光耦隔離使密封中間動作。

  SRFT-2-2H2D觸點形式及繞組類型

  型號	觸點形式	繞組類型	額定電壓
  SRFT-1-2Z	2轉換	1個電壓和1個電流繞組均可做為工作繞組或保持繞組	AC/DC：48V、110V、220V
  SRFT-2-2Z	2轉換	1個電壓工作繞組、2個電流保持繞組	AC/DC：48V、110V、220V
  SRFT-3-2Z	2轉換	1個電壓工作繞組、1個電流工作繞組、1個電流保持繞組	AC/DC：48V、110V、220V
  SRFT-4-2Z	2轉換	1個電壓工作繞組、3個電流保持繞組	AC/DC：48V、110V、220V
  SRFT-1-2H	2常開	1個電壓和1個電流繞組均可做為工作繞組或保持繞組	AC/DC：48V、110V、220V
  SRFT-2-2H	2常開	1個電壓工作繞組、2個電流保持繞組	AC/DC：48V、110V、220V
  SRFT-3-2H	2常開	1個電壓工作繞組、1個電流工作繞組、1個電流保持繞組	AC/DC：48V、110V、220V
  SRFT-4-2H	2常開	1個電壓工作繞組、3個電流保持繞組	AC/DC：48V、110V、220V
  SRFT-1-2H2D	2常開2常閉	1個電壓和1個電流繞組均可做為工作繞組或保持繞組	AC/DC：48V、110V、220V
  SRFT-2-2H2D	2常開2常閉	1個電壓工作繞組、2個電流保持繞組	AC/DC：48V、110V、220V
  SRFT-3-2H2D	2常開2常閉	1個電壓工作繞組、1個電流工作繞組、1個電流保持繞組	AC/DC：48V、110V、220V
  SRFT-4-2H2D	2常開2常閉	1個電壓工作繞組、3個電流保持繞組	AC/DC：48V、110V、220V

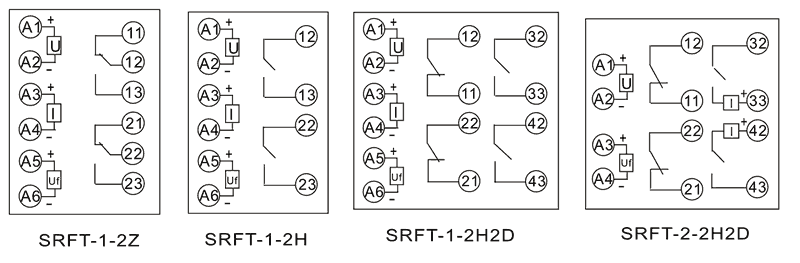

  接線圖



  SRFT-2-2H2D技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	48V、110V、220V可選
  動作電壓值	50%額定電壓
  動作電流值	50%額定電流
  電壓保持值	50%額定電壓
  電流保持值	50%額定電流
  返回值	50%額定值
  功耗	電壓繞組<1.2W、電流繞組<2W、輔助電源<3W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構



  SRFT-2-2H2D嵌入式插拔結構
