• 概述

  JSW-22雙位置繼電器又稱雙穩態繼電器，用于直流操作的保持和控制回路中作為反應手動操作開關位置指示器，并實現閉鎖。以實現閉鎖作用。是電力系統和自動化控制中老型電磁式雙位置中間繼電器更新首選產品。采用導軌式安裝結構，體積小，安裝方便。采用多個進口小型密封繼電器組成，具有功耗低、發熱小、動作時間快、觸點容量大等特點。

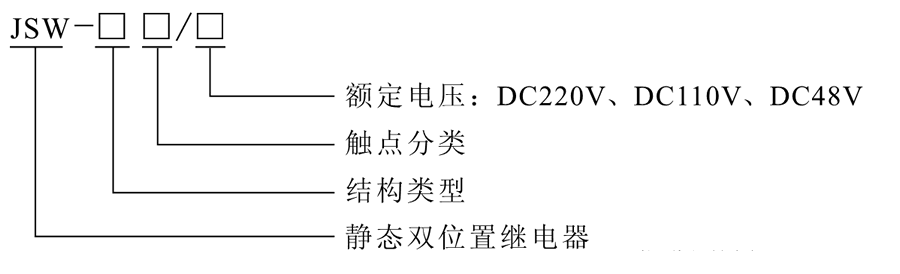

  JSW-22型號及含義



  JSW-22觸點形式

  型號	觸點形式	額定電壓
  JSW-21	4常開2轉換	DC：48V、110V、220V
  JSW-22	4轉換	DC：48V、110V、220V
  JSW-31	2常開3轉換	DC：48V、110V、220V
  JSW-32	1常開3常閉2轉換	DC：48V、110V、220V
  JSW-33	2常開3轉換	DC：48V、110V、220V
  JSW-34	2常開2常閉2轉換	DC：48V、110V、220V
  JSW-35	3常開1常閉2轉換	DC：48V、110V、220V

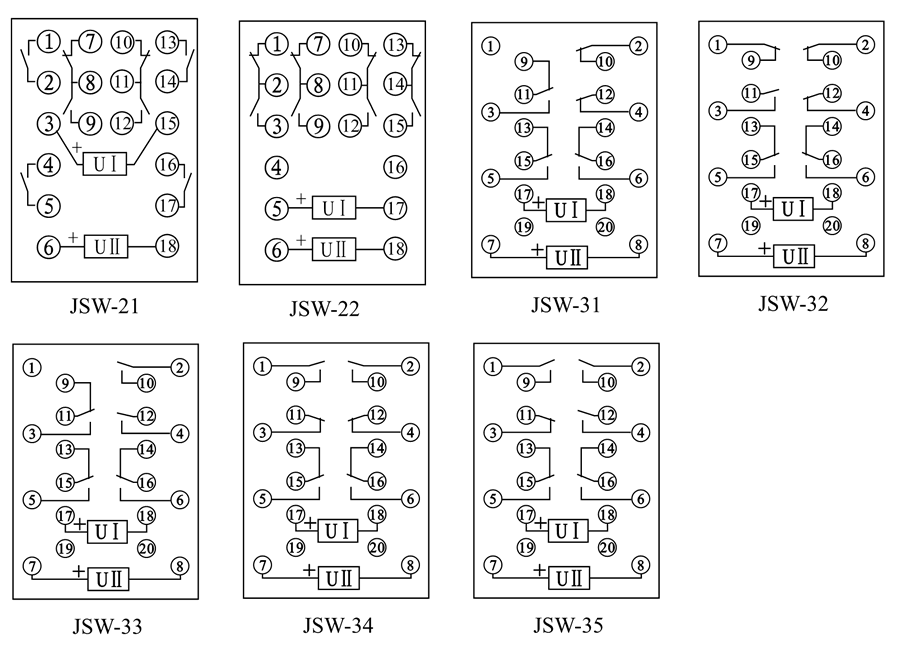

  JSW-22內部接線圖

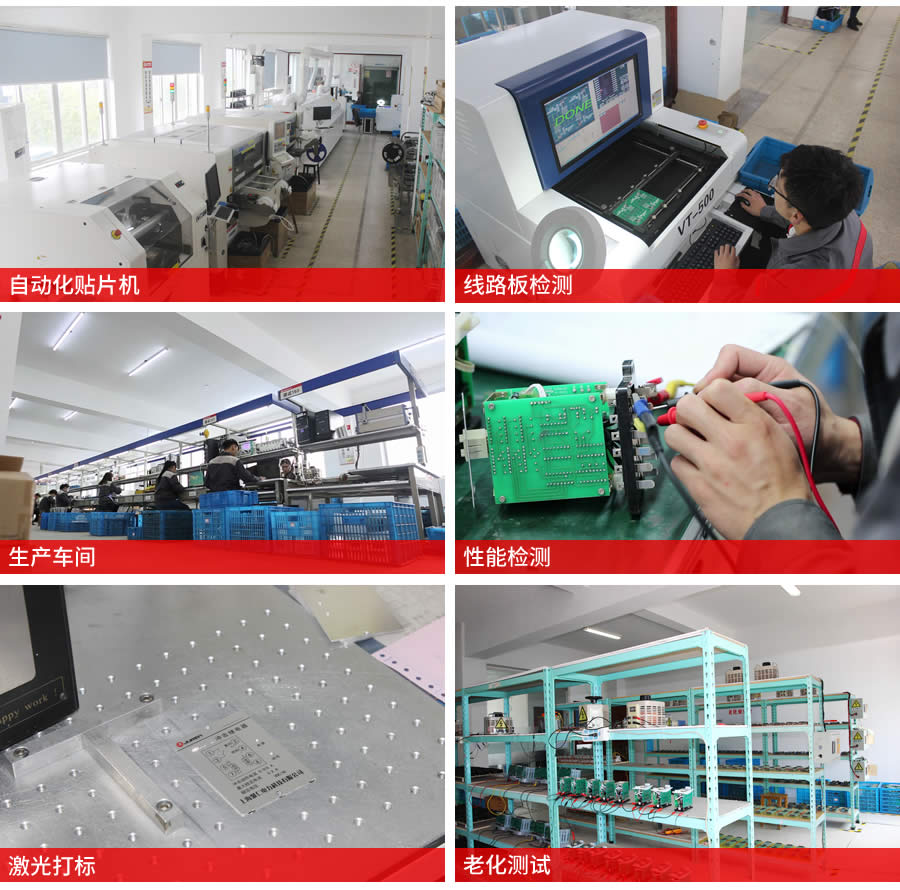

  企業實拍



  主要特點

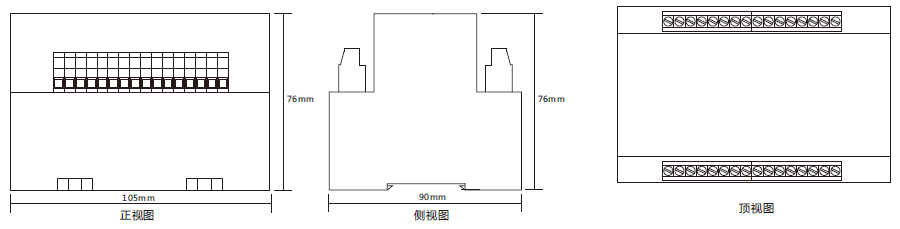

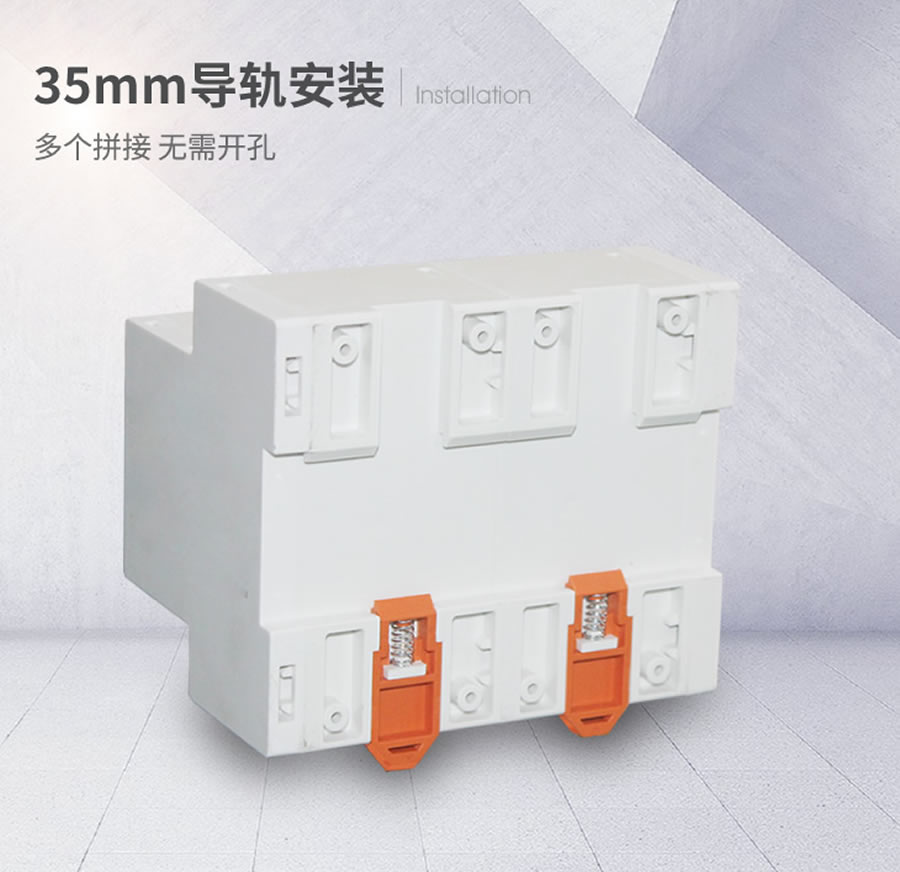

  導軌安裝結構
