• ZJS-122概述

  ZJS-122中間繼電器為延時中間繼電器，用于各種繼電器保護和自動控制裝置中，以擴充觸點數和增加觸點容量。此繼電器為延時型中間繼電器，主要分為通電延時和斷電延時兩種類型。

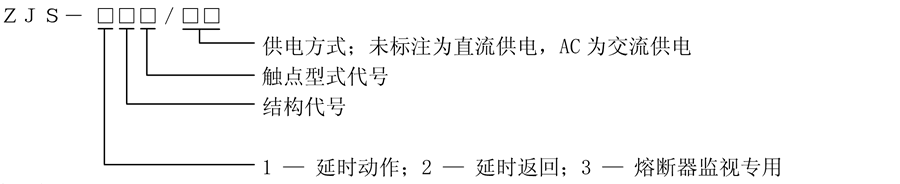

  ZJS-122型號及含義


  ZJS-122主要特點

  ●采用進口密封型繼電器具有防潮、防塵、不斷線、可靠性高等特點。
  ●延時回路由運算放大器和RC回路構成。
  ●ZJS-122延時中間繼電器的機械壽命長、觸點容量大、觸點接觸電阻小。
  ●絕緣耐壓水平高。
  型號說明表

  型號	動作、保持值	返回值	動作時間	延時級差	供電方式
  ZJS-101通電延時中間繼電器	<70%Un >50%Un	>5Un	0.5~5S	0.5S	直流供電
  ZJS-102通電延時中間繼電器			0.5~5S	0.5S
  ZJS-103通電延時中間繼電器			0.5~5S	0.5S
  ZJS-104通電延時中間繼電器			0.5~5S	0.5S
  ZJS-201斷電延時中間繼電器			<20mS	0.5S
  ZJS-202斷電延時中間繼電器			<20mS	0.5S
  ZJS-203斷電延時中間繼電器			<20mS	0.5S
  ZJS-202T斷電延時中間繼電器			<20mS	0.5S
  ZJS-305熔斷器監視中間繼電器			<20mS
  ZJS-306熔斷器監視中間繼電器			<20mS
  ZJS-101/AC通電延時中間繼電器	<70%Un >30%Un		0.5~5S	0.5S	交流供電
  ZJS-102/AC通電延時中間繼電器			0.5~5S	0.5S
  ZJS-103/AC通電延時中間繼電器			0.5~5S	0.5S
  ZJS-104/AC通電延時中間繼電器			0.5~5S	0.5S
  ZJS-201/AC斷電延時中間繼電器			<20mS	0.5S
  ZJS-202/AC斷電延時中間繼電器			<20mS	0.5S
  ZJS-203/AC斷電延時中間繼電器			<20mS	0.5S
  ZJS-202T/AC斷電延時中間繼電器			<20mS	0.5S
  ZJS-305/AC熔斷器監視中間繼電器			<20mS
  ZJS-306/AC熔斷器監視中間繼電器			<20mS

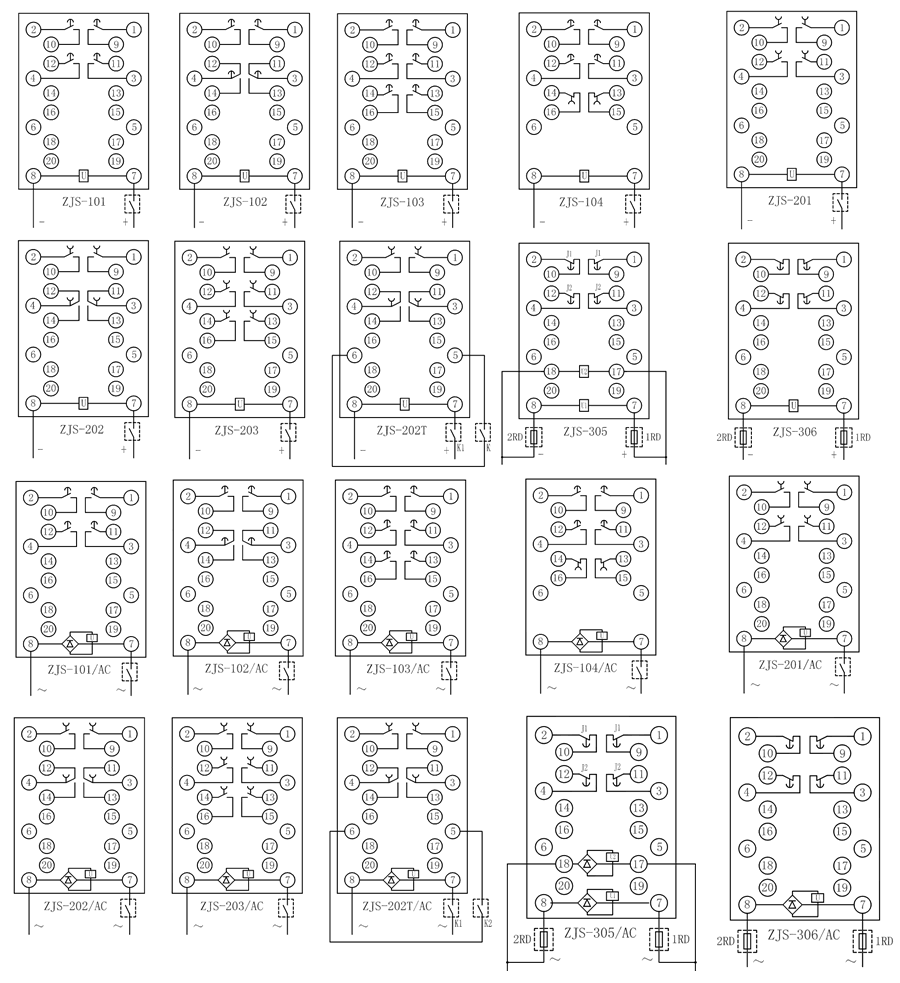

  ZJS-122接線圖


  ZJS-122技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	220V、380V可選
  返回值	不小于5%額定值
  ZJS-122較大功耗
  交流220V時	不大于4VA
  直流220V時	不大于3W
  觸點較大容量
  直流250V以下	τ=5ms，感性負載50W，阻性負載150W
  交流250V以下	負載1200VA
  長期接通電流	5A
  絕緣性能
  絕緣電阻	用1000V 搖表測量各引出端子對外殼鎖緊螺釘之間的絕緣電阻不小于10MΩ
  絕緣耐壓	各引出端子對外殼鎖緊螺釘能承受工頻電壓2000V，同組觸點間能承受工頻電壓1000V， 歷時一分鐘無擊穿
  電氣和機械壽命
  電氣壽命	觸點在額定負荷下為一萬次
  機械壽命	觸點在空載狀態下為三百萬次。
  環境條件
  環境溫度	20±2℃
  相對濕度	45%～75%
  大氣壓力	86～106KPa
  正常使用條件
  環境溫度	-10℃～+50℃
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  ZJS-122主要特點

  ●在使用繼電器前應檢查繼電器在運輸和儲藏過程中是否損壞，繼電器鏍絲堅固件應無松動。
  ●繼電器在現場無需調節。

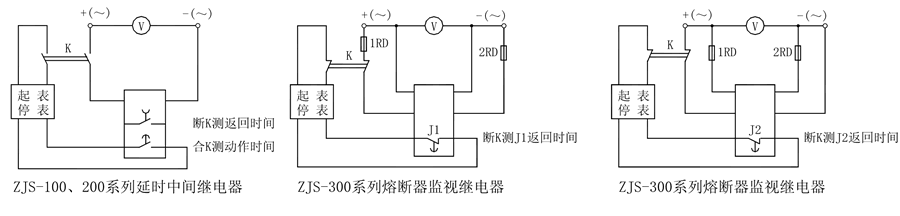

  ●繼電器的接線在正常使用條件下測量繼電器的參數，應符合以下技術條件。
