• 概述

  HOVT-220VAC-2H2D電壓繼電器用于發電機，變壓器，輸電線路的繼電保護裝置中作為過電壓閉鎖的啟動元件。HOVT-220VAC-2H2D采用集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。

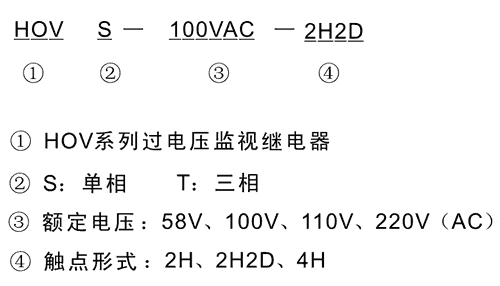

  HOVT-220VAC-2H2D型號及其含義



  HOVT-220VAC-2H2D觸點形式及設定值

  型號	觸點形式	額定電壓	設定值
  HOVS-58VAC-2H	2常開	AC：58V	50%~105%額定電壓
  HOVS-100VAC-2H	2常開	AC：100V	50%~105%額定電壓
  HOVS-110VAC-2H	2常開	AC：110V	50%~105%額定電壓
  HOVS-220VAC-2H	2常開	AC：220V	50%~105%額定電壓
  HOVS-58VAC-4H	4常開	AC：58V	50%~105%額定電壓
  HOVS-100VAC-4H	4常開	AC：100V	50%~105%額定電壓
  HOVS-110VAC-4H	4常開	AC：110V	50%~105%額定電壓
  HOVS-220VAC-4H	4常開	AC：220V	50%~105%額定電壓
  HOVS-58VAC-2H2D	2常開2常閉	AC：58V	50%~105%額定電壓
  HOVS-100VAC-2H2D	2常開2常閉	AC：100V	50%~105%額定電壓
  HOVS-110VAC-2H2D	2常開2常閉	AC：110V	50%~105%額定電壓
  HOVS-220VAC-2H2D	2常開2常閉	AC：220V	50%~105%額定電壓
  HOVT-58VAC-2H	2常開	AC：58V	50%~105%額定電壓
  HOVT-100VAC-2H	2常開	AC：100V	50%~105%額定電壓
  HOVT-110VAC-2H	2常開	AC：110V	50%~105%額定電壓
  HOVT-220VAC-2H	2常開	AC：220V	50%~105%額定電壓
  HOVT-58VAC-4H	4常開	AC：58V	50%~105%額定電壓
  HOVT-100VAC-4H	4常開	AC：100V	50%~105%額定電壓
  HOVT-110VAC-4H	4常開	AC：110V	50%~105%額定電壓
  HOVT-220VAC-4H	4常開	AC：220V	50%~105%額定電壓
  HOVT-58VAC-2H2D	2常開2常閉	AC：58V	50%~105%額定電壓
  HOVT-100VAC-2H2D	2常開2常閉	AC：100V	50%~105%額定電壓
  HOVT-110VAC-2H2D	2常開2常閉	AC：110V	50%~105%額定電壓
  HOVT-220VAC-2H2D	2常開2常閉	AC：220V	50%~105%額定電壓

  接線圖



  HOVT-220VAC-2H2D技術參數

  額定參數
  額定電壓	AC58V、100V、110V、220V
  電壓范圍	40%~110%額定電壓
  設定值	50%~105%
  動作時間	1.2倍整定值≤35ms、1.2倍整定值≤20ms
  返回時間	≤35ms
  功耗	<5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
