• 概述

  HJY-932B/J三相電壓繼電器用于發電機、變壓器、輸電線路的繼電保護裝置中作為過壓或欠壓的閉鎖啟動元件。HJY-932B/J采用集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。

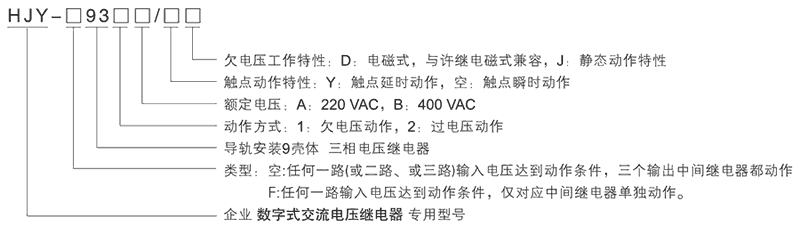

  HJY-932B/J型號及其含義



  主要特點

  ■采用撥碼設定。
  ■整定范圍10~450V，級差1V。
  ■輔助電源85V~260V交直流通用。
  ■50Hz、60Hz通用。
  ■HJY-932B/J三相電壓繼電器延時時間可0~99.9秒。

  HJY-932B/J觸點形式及輔助電源

  型號	動作方式	額定電壓	整定范圍	觸點動作特性
  HJY-932A/YJ三相電壓繼電器	過電壓	AC220V	10V~242V	延時動作
  HJY-932A/J三相電壓繼電器	過電壓	AC220V	10V~242V	瞬時動作
  HJY-F932A/YJ三相電壓繼電器	過電壓	AC220V	10V~242V	延時動作
  HJY-F932A/J三相電壓繼電器	過電壓	AC220V	10V~242V	瞬時動作
  HJY-932B/YJ三相電壓繼電器	過電壓	AC400V	50V~450V	延時動作
  HJY-932B/J三相電壓繼電器	過電壓	AC400V	50V~450V	瞬時動作
  HJY-F932B/YJ三相電壓繼電器	過電壓	AC400V	50V~450V	延時動作
  HJY-F932B/J三相電壓繼電器	過電壓	AC400V	50V~450V	瞬時動作
  HJY-931A/YJ三相電壓繼電器	欠電壓	AC220V	10V~242V	延時動作
  HJY-931A/J三相電壓繼電器	欠電壓	AC220V	10V~242V	瞬時動作
  HJY-F931A/YJ三相電壓繼電器	欠電壓	AC220V	10V~242V	延時動作
  HJY-F931A/J三相電壓繼電器	欠電壓	AC220V	10V~242V	瞬時動作
  HJY-931B/YJ三相電壓繼電器	欠電壓	AC400V	50V~420V	延時動作
  HJY-931B/J三相電壓繼電器	欠電壓	AC400V	50V~420V	瞬時動作
  HJY-F931B/YJ三相電壓繼電器	欠電壓	AC400V	50V~420V	延時動作
  HJY-F931B/J三相電壓繼電器	欠電壓	AC400V	50V~420V	瞬時動作

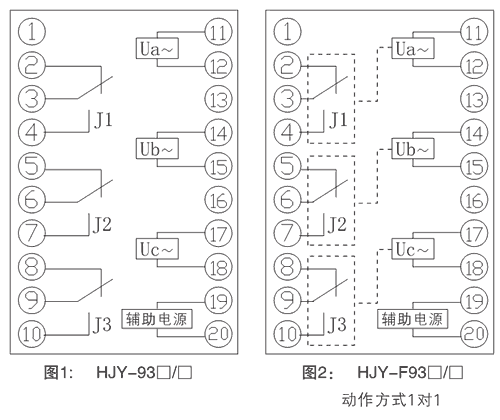

  接線圖



  HJY-932B/J技術參數

  額定參數
  額定電壓	AC220V、AC400V
  過電壓整定范圍	220V：10~242V，400V：50~450
  欠電壓整定范圍	220V：10~242V，400V：50~420
  過電壓返回系數	0.92~0.97
  欠電壓返回系數	1.05~1.1
  過電壓返回時間	<30ms
  欠電壓返回時間	<25ms
  功耗	<5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
