• HJDZ-E112（L）概述

  HJDZ-E112（L）為端子排中間繼電器，具有體積小巧，可直接安裝在開關柜導軌上，用于直流或交流操作的保護或自動控制回路中，以增加觸點數量。
  HJDZ-E112（L）型號及含義


  型號說明表

  型號	觸點形式
  HJDZ-A200端子排中間繼電器	2常開
  HJDZ-A110端子排中間繼電器	1常開1常閉
  HJDZ-A002端子排中間繼電器	2轉換
  HJDZ-A004端子排中間繼電器	4轉換
  HJDZ-E112（L）端子排中間繼電器	1常開1常閉2轉換
  HJDZ-E202（L）端子排中間繼電器	2常開2轉換
  HJDZ-E022（L）端子排中間繼電器	2常閉2轉換
  HJDZ-E060（L）端子排中間繼電器	6常閉
  HJDZ-E080端子排中間繼電器	8常閉
  HJDZ-E240端子排中間繼電器	2常開4常閉
  HJDZ-E260端子排中間繼電器	2常開6常閉
  HJDZ-E420端子排中間繼電器	4常開2常閉
  HJDZ-E440端子排中間繼電器	4常開4常閉
  HJDZ-E600端子排中間繼電器	6常開
  HJDZ-E620端子排中間繼電器	6常開2常閉
  HJDZ-E800端子排中間繼電器	8常開

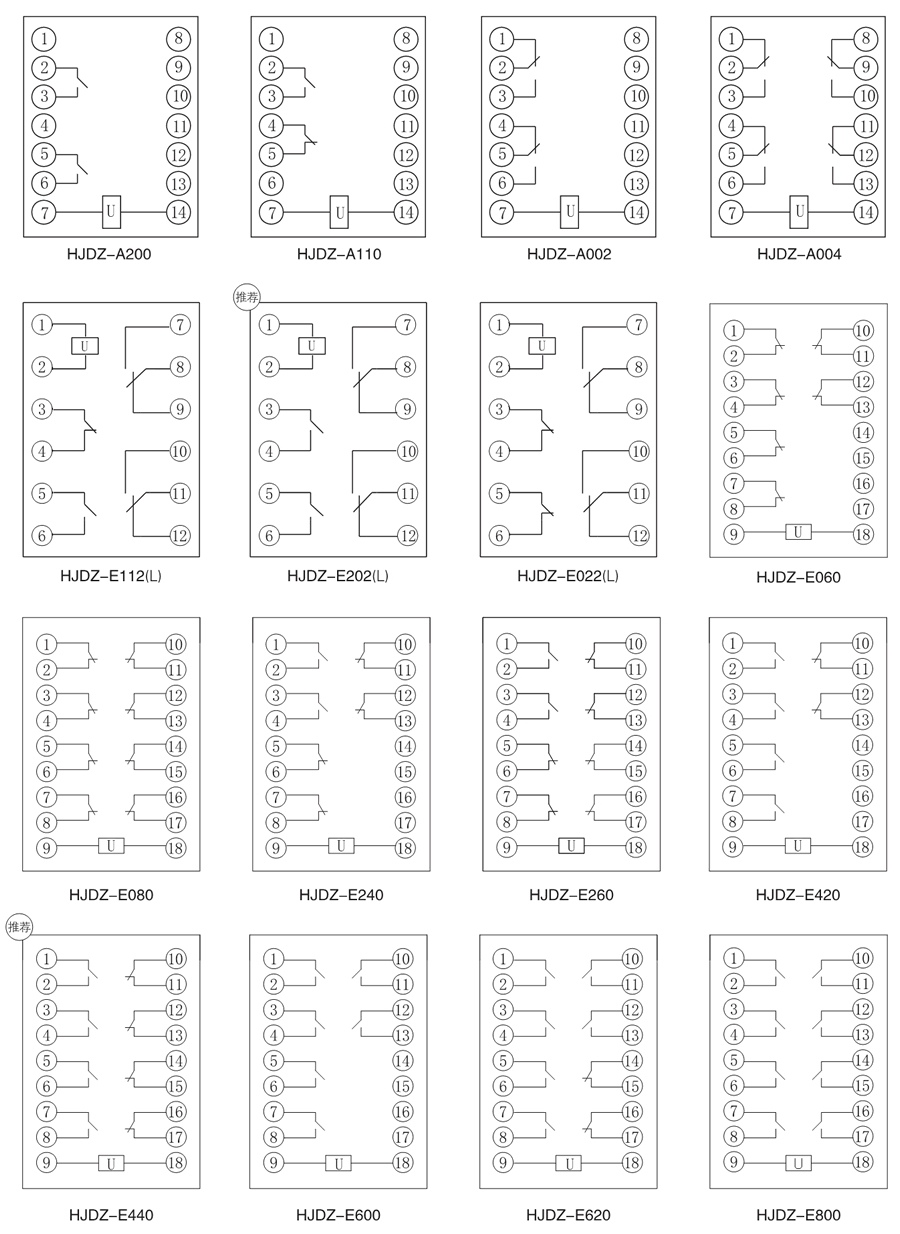

  HJDZ-E112（L）接線圖


  HJDZ-E112（L）技術參數

  額定參數
  直流額定電壓	12V、24V、48V、110V、220V可選
  交流額定電壓	48V、100V、110V、220V、380V、415V可選
  返回值	不小于5%額定值
  動作電壓
  直流型繼電器	70%額定電壓
  交流型繼電器	80%額定電壓
  動作時間
  直流型繼電器	小于20ms
  交流型繼電器	小于25ms
  HJDZ-E112（L）功耗
  交流380V時	小于5W
  直流220V時	小于3W
  觸點較大容量
  普通型	可斷開250VDC，τ=5ms，50W直流有感負載
  	可斷開250VDC，cosΦ=0.4，250VA交流負載
  L型	可斷開250VDC，τ=5ms，80W直流有感負載
  	可斷開250VDC，cosΦ=0.4，400VA交流負載
  長期接通電流	普能型長期接通電流5A
  	L型長期接通電流8A
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
