• 概述

  JL8-33電流繼電器為靜態集成電路電流繼電器，不帶方向性的、瞬動、交流電流繼電器。用于電力系統輸電線、電機、過負荷和短路保護中，作為起動元件。本系列產品是專為替代DL系列繼電器而設計的升級產品，具有精度高、功耗小、動作時間快、返回系數高、整定直觀方便，其整定范圍為0.1A~99.9A，且整定范圍在2A~99.9A者不需要加直流輔助電源。

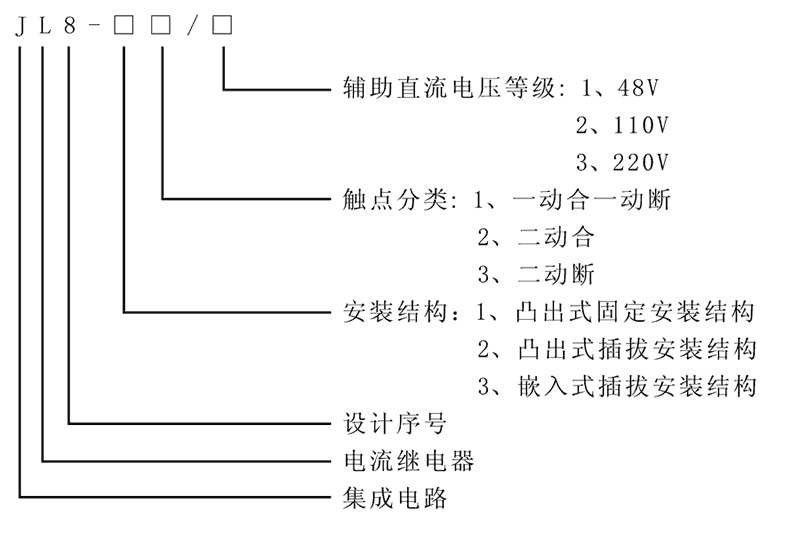

  型號及含義



  JL8-33電流繼電器整定范圍和觸點數量

  型號	電流整定范圍	觸點形式	額定電流	安裝結構
  JL8-11電流繼電器	0.1A~99.9A	1常開1常閉	5A	凸出式固定
  JL8-12電流繼電器	0.1A~99.9A	2常開	5A	凸出式固定
  JL8-13電流繼電器	0.1A~99.9A	2常閉	5A	凸出式固定
  JL8-21電流繼電器	0.1A~99.9A	1常開1常閉	5A	凸出式插拔
  JL8-22電流繼電器	0.1A~99.9A	2常開	5A	凸出式插拔
  JL8-23電流繼電器	0.1A~99.9A	2常閉	5A	凸出式插拔
  JL8-31電流繼電器	0.1A~99.9A	1常開1常閉	5A	嵌入式插拔
  JL8-32電流繼電器	0.1A~99.9A	2常開	5A	嵌入式插拔
  JL8-33電流繼電器	0.1A~99.9A	2常閉	5A	嵌入式插拔

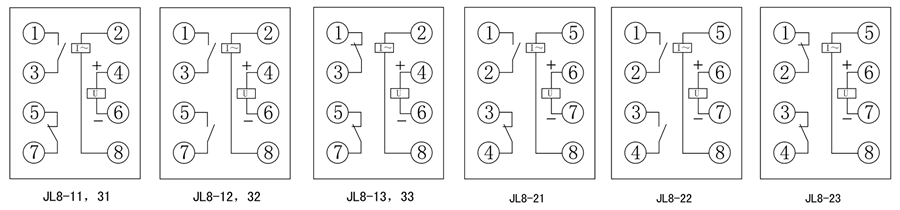

  接線圖



  JL8-33技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	110V、220V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤75%額定電壓
  動作時間	1.2倍整定值≤25ms，2倍整定值≤20ms
  返回時間	≤25ms
  返回系數	≥0.85
  功耗	≤5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構



  凸出固定式安裝結構



  凸出插拔式安裝結構



  嵌入插拔式安裝結構
