• 概述

  HDLN-2-2H-2電流繼電器為不帶輔助電源電流繼電器，主要作為繼電保護元件，用于發電機、變壓器、輸變電線路中，作為電力系統交流回路過負荷或短路的啟動元件，給出報警信號或切除故障。HDLN-2-2H-2采用CMOS集成電路進行運算和比較，具有精度高、整定范圍寬、動作速度快、返回系數高、功耗低等特點。

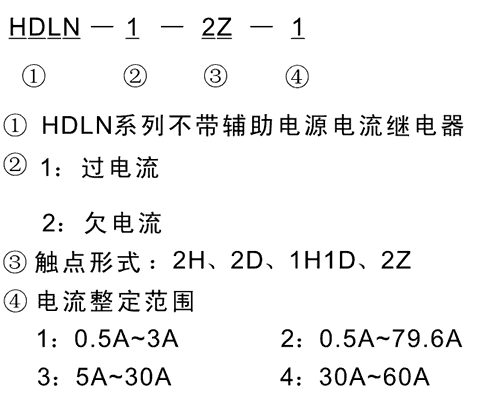

  型號及含義



  HDLN-2-2H-2觸點形式和整定范圍及返回系數

  型號	觸點形式	整定范圍	電流類型	返回系數
  HDLN-1-2H-1	2常開	0.5A~3A	過電流	0.9~0.97
  HDLN-1-2H-2	2常開	0.5A~79.6A	過電流	0.9~0.97
  HDLN-1-2H-3	2常開	5A~30A	過電流	0.9~0.97
  HDLN-1-2H-4	2常開	30A~60A	過電流	0.9~0.97
  HDLN-1-2D-1	2常閉	0.5A~3A	過電流	0.9~0.97
  HDLN-1-2D-2	2常閉	0.5A~79.6A	過電流	0.9~0.97
  HDLN-1-2D-3	2常閉	5A~30A	過電流	0.9~0.97
  HDLN-1-2D-4	2常閉	30A~60A	過電流	0.9~0.97
  HDLN-1-1H1D-1	1常開1常閉	0.5A~3A	過電流	0.9~0.97
  HDLN-1-1H1D-2	1常開1常閉	0.5A~79.6A	過電流	0.9~0.97
  HDLN-1-1H1D-3	1常開1常閉	5A~30A	過電流	0.9~0.97
  HDLN-1-1H1D-4	1常開1常閉	30A~60A	過電流	0.9~0.97
  HDLN-1-2Z-1	2轉換	0.5A~3A	過電流	0.9~0.97
  HDLN-1-2Z-2	2轉換	0.5A~79.6A	過電流	0.9~0.97
  HDLN-1-2Z-3	2轉換	5A~30A	過電流	0.9~0.97
  HDLN-1-2Z-4	2轉換	30A~60A	過電流	0.9~0.97
  HDLN-2-2H-1	2常開	0.5A~3A	欠電流	1.05~1.15
  HDLN-2-2H-2	2常開	0.5A~79.6A	欠電流	1.05~1.15
  HDLN-2-2H-3	2常開	5A~30A	欠電流	1.05~1.15
  HDLN-2-2H-4	2常開	30A~60A	欠電流	1.05~1.15
  HDLN-2-2D-1	2常閉	0.5A~3A	欠電流	1.05~1.15
  HDLN-2-2D-2	2常閉	0.5A~79.6A	欠電流	1.05~1.15
  HDLN-2-2D-3	2常閉	5A~30A	欠電流	1.05~1.15
  HDLN-2-2D-4	2常閉	30A~60A	欠電流	1.05~1.15
  HDLN-2-1H1D-1	1常開1常閉	0.5A~3A	欠電流	1.05~1.15
  HDLN-2-1H1D-2	1常開1常閉	0.5A~79.6A	欠電流	1.05~1.15
  HDLN-2-1H1D-3	1常開1常閉	5A~30A	欠電流	1.05~1.15
  HDLN-2-1H1D-4	1常開1常閉	30A~60A	欠電流	1.05~1.15
  HDLN-2-2Z-1	2轉換	0.5A~3A	欠電流	1.05~1.15
  HDLN-2-2Z-2	2轉換	0.5A~79.6A	欠電流	1.05~1.15
  HDLN-2-2Z-3	2轉換	5A~30A	欠電流	1.05~1.15
  HDLN-2-2Z-4	2轉換	30A~60A	欠電流	1.05~1.15

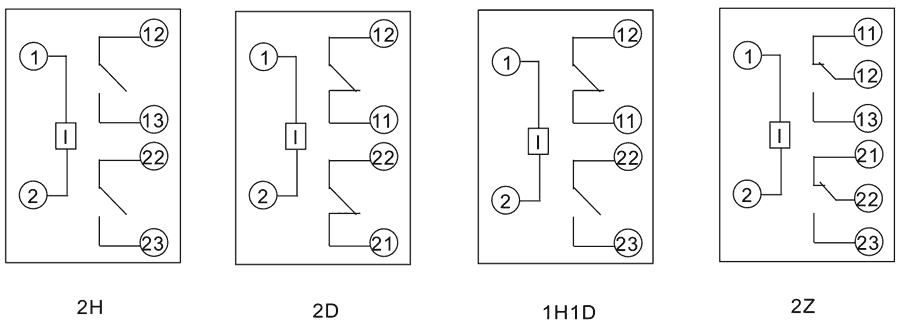

  接線圖



  HDLN-2-2H-2技術參數

  額定參數
  直流額定電壓	110V、220V可選
  交流額定電壓	110V、220V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤75%額定電壓
  返回系數	過電流：0.9~0.97，欠電流：1.05~1.15
  整定范圍	0.5A~60A
  動作時間	≤25ms（1.2倍整定值）、≤20ms（2倍整定值）
  動作一致性	<1%
  定值誤差	<2%
  功耗	≤5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
