HBTS-201B/3時間繼電器用作發電廠、變電所及電力系統的繼電保護的延時元件，同時也適用于其它需要精確延時控制的工業領域，特別適用于老式電磁型時間繼電器（阿繼、許繼）的更新?lián)Q代，以解決目前電力系統繼電保護中采用電磁型時間繼電器造成保護時間級差配合困難的迫切矛盾。 HBTS-201B/3采用靜態集成電路，具有精度高、功耗小、動作時間準確、整定直觀方便、范圍寬等特點。安裝結構可分為四種，分別為凸出式固定板前和板后接線、凸出式插拔板前和板后接線、嵌入式插拔板前和板后接線以及導軌安裝端子排結構，而采用導軌安裝的結構適合于小型開關柜，具有接線簡單等特點，因此比較推薦采用導軌結構。

●延時精度高于電磁式時間繼電器，能滿足電力系統繼電保護中縮短保護時間級差的要求，是目前時間繼電器理想的更新?lián)Q代產品。HBTS-201B/3時間繼電器采用撥碼整定，撥碼開關的三位數乘以0.01s或0.1s時間時基即為整定時間，改變整定值無需進行校驗。
●HBTS-201B/3為動作延時型數字時間繼電器采用進口CMOS集成電路構成，主要由振蕩器、分頻器和三級脈沖計數器組成，通過BCD碼撥碼開關整定延時值。
●通常不帶電，施加額定電壓后，繼電器內部瞬動繼電器動作、同時晶振起振, 產生時鐘脈沖，經分頻后由計數器計脈沖數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動出口繼電器動作，實現所需延時，HBTS-201B/3時間繼電器由于采用了晶體振蕩器并增加時間補償預置電路，對于極短的延時值也嚴格符合整定值，具有極高的精度。
●繼電器的雙延時回路延時相對獨立，并各自驅動一個執行繼電器, 所以兩個執行繼電器的動合觸點按延時長短，可作為繼電器的中止和滑動觸點使用，但滑動觸 點閉合后, 其閉合狀態一直保持到繼電器失電返回為止，如用戶需滑動觸點閉合一定時間后立即返回，訂貨時需特別注明，并提出滑動觸點的閉合持續時間。

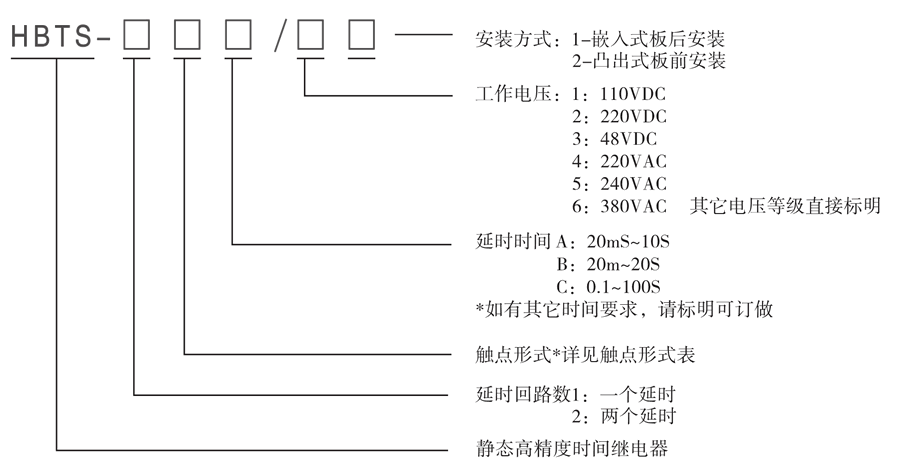

型號	延時回路	延時時間	工作電壓
HBTS-101A	單延時（即1對常開延時閉合觸點）	20mS~10S	AC：220V、240V、380V，DC：48V、110V、220V
HBTS-101B	單延時（即1對常開延時閉合觸點）	20mS~20S	AC：220V、240V、380V，DC：48V、110V、220V
HBTS-102A	單延時（即2對轉換瞬動觸點，1對常開延時閉合觸點）	20mS~10S	AC：220V、240V、380V，DC：48V、110V、220V
HBTS-102B	單延時（即2對轉換瞬動觸點，1對常開延時閉合觸點）	20mS~20S	AC：220V、240V、380V，DC：48V、110V、220V
HBTS-102C	單延時（即2對轉換瞬動觸點，1對常開延時閉合觸點）	0.1S~100S	AC：220V、240V、380V，DC：48V、110V、220V
HBTS-201A	雙延時（即2對常開延時閉合觸點）	20mS~10S	AC：220V、240V、380V，DC：48V、110V、220V
HBTS-201B	雙延時（即2對常開延時閉合觸點）	20mS~20S	AC：220V、240V、380V，DC：48V、110V、220V
HBTS-202A	雙延時（即2對轉換瞬動觸點，2對常開延時閉合觸點）	20mS~10S	AC：220V、240V、380V，DC：48V、110V、220V
HBTS-202B	雙延時（即2對轉換瞬動觸點，2對常開延時閉合觸點）	20mS~20S	AC：220V、240V、380V，DC：48V、110V、220V
HBTS-202C	雙延時（即2對轉換瞬動觸點，2對常開延時閉合觸點）	0.1S~100S	AC：220V、240V、380V，DC：48V、110V、220V
HBTS-103A	單延時（即1對常閉延時打開觸點）	20mS~10S	AC：220V、240V、380V，DC：48V、110V、220V
HBTS-104A	單延時（即2對轉換瞬動觸點，1對常閉延時打開觸點）	20mS~10S	AC：220V、240V、380V，DC：48V、110V、220V

額定參數
直流額定電壓	48V、110V、220V可選
交流額定電壓	220V、240V、380V可選
直流動作電壓	≤70%額定電壓
交流動作電壓	≤75%額定電壓
電壓波動范圍	0.8~1.15額定值
返回時間	<20mS
功耗	≤5W
絕緣性能
絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
環境條件
環境溫度	-15℃～55℃
工作電壓	不大于120%額定電壓
工作位置	任意
周圍磁場強度	小于0.5mT
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米

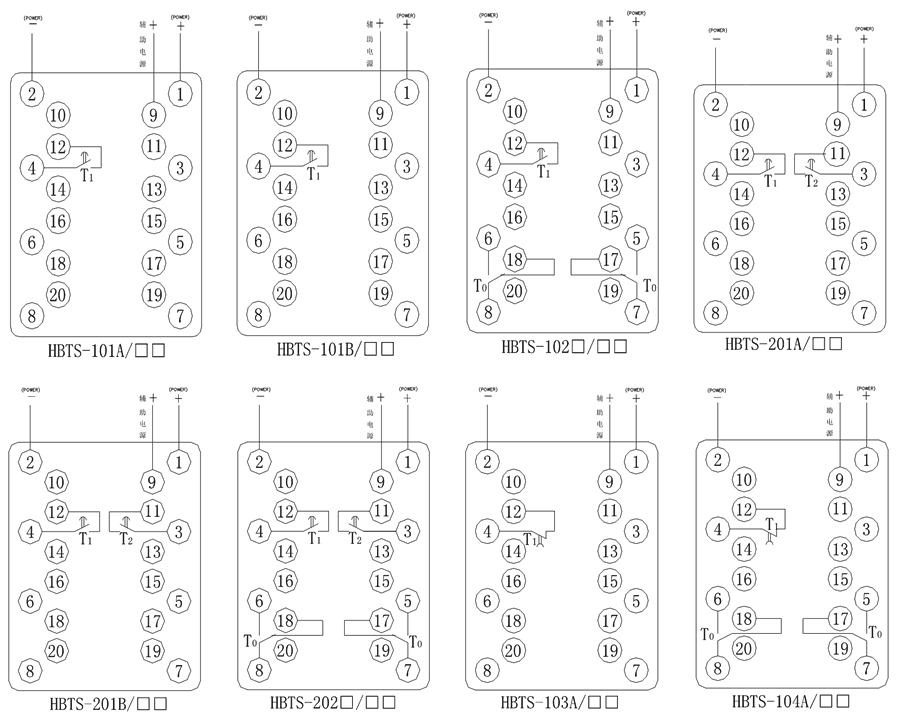

HBTS-201B/3時間繼電器邏輯電路由IC模塊構成，使用晶振經分頻、可編程減法計數達到延時。時間整定靠改變可編程計數器預置端的狀態達到，用撥輪開關進行時間整定。為克服出口繼電器固有動作時間而造成的動作時間誤差，設置了補償回路，大大減少了整定時間與實際動作時間的誤差。HBTS-201B/3具有延時范圍廣、精度高、級差小、整定方便、可靠性高、抗干擾性能強、出口繼電器采用進口全密封優質繼電器（防塵、防潮、防斷線）、可長期動作和功耗小等特點。
