DZS-13B繼電器屬于延時中間繼電器，主要用于各種保護和自動控制回路中，以增加保護和控制線路的觸點數量和觸點容量。

繼電器分為動作延時和返回延時兩種。在繼電器線圈上面或下面裝有阻尼環，當線圈通電或斷電時，阻尼環中感應電流所產生的磁通阻礙主磁通的增加或減少，由此獲得繼電器動作延時或返回延時。

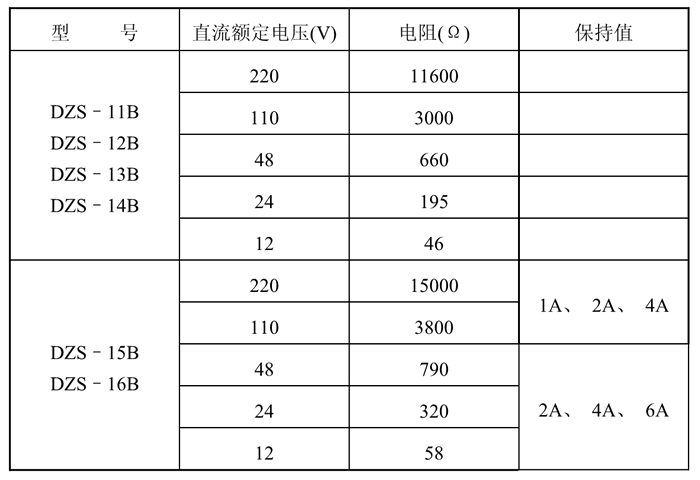

●DZS-13B繼電器的額定技術數據如下表所示：

●額定電壓：DC 220V、110V、48V、24V、12V。
●額定電流：1A、2A、4A、6A。
●動作值：不大于額定電壓的70％，返回電壓不小于額定電壓的2％，（返回延時繼電器此項不要求）。
●保持值：保持電流不大于80％額定電流。
●返回值：不小于額定值的5％。
●動作延時：在額定電壓下不小于0.06s。
●返回延時：在通電時間不小于0.5s然后斷開電源，其返回時間不小于0.4s，不大于3秒。
●保持電流：不大于額定電流的80%。
●功率消耗：額定電壓下不大于5W。
●熱性能：當周圍環境溫度為40℃時，繼電器電壓工作（或電流保持）繞組應能長期承受110％ 額定工作電壓（或額定保持電流）值，其允許溫升應不超過65℃。
●觸點長期允許接通電流：5A。
●觸點斷開容量：在直流有感回路(τ=5ms)，U≤250V，I≤1A為50W；在交流(cosφ= 0.4)回路，U≤250V，I≤1A為250VA。
●電壽命：5×10³次。
●機械壽命：2.5×10⁴次。

1、動觸點與靜觸點間隙不小于2mm。動作電壓應調整在額定電壓的35%～70％范圍內。
2、動合觸點閉合后壓力應不小于0.08N，動斷觸點壓力不小于0.08N。
3、改變觸電片的壓力、動板和鐵芯間的氣隙，增減阻尼環片數，可獲得不同延時數值。
