• DZ-61/22概述

  DZ-61/22用于自動控制裝置中，作為輔助繼電器，用以擴大觸點數量及提高觸點容量。其中DZ-61型繼電器用于直流電路，DZ-62型用于交流電路。
  DZ-61/22動作原理

  是根據電磁原理而產生的，屬于快速動作繼電器的一種，它具有一個交流或直流的吸引線圈。
  DZ-61/22結構特點

  體積小，為了產生較大的吸引力，導磁體采用優質電工鋼制造，且將軛鐵制成山形，在軛鐵的中間鐵芯上，對于直流繼電器裝有極靴，以增加吸力，對于交流繼電器裝有短路環，以消除觸點的顫動。
  技術參數

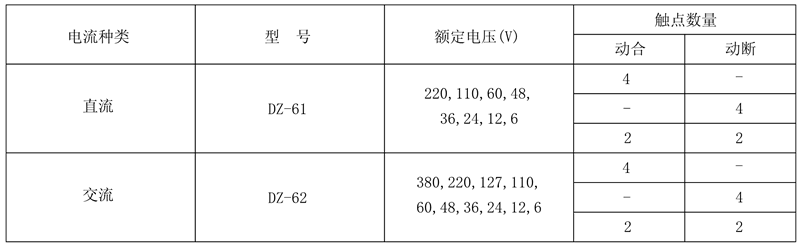

  ●DZ-61/22繼電器的額定電壓及觸點數量如下表所示：

  ●動作電壓：交流繼電器不大于85%額定電壓，直流繼電器不大于75%額定電壓。
  ●動作時間：在額定電壓下不大于0.03s。
  ●功率消耗：在額定電壓下交流繼電器為6.5VA，直流繼電器為5W。
  ●熱穩定性：繼電器能長期耐受110%的額定電壓。
  ●觸點斷開能力：在直流電路當電壓不超過250V和電流不超過1A并具有電感時間常數T=5ms，觸點的斷開功率為50W，在交流電路里當電壓不超過250V和電流不大于2.5A時，功率因數不小于0.8時，觸點的斷開功率為500VA。
  ●觸點長期允許接通電流：5A。
  ●電壽命：10³次。
  ●機械壽命：5×10³次。

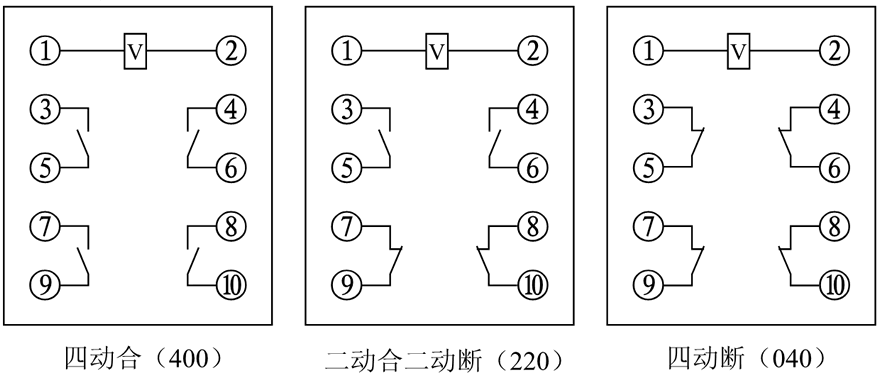

  DZ-61/22接線圖

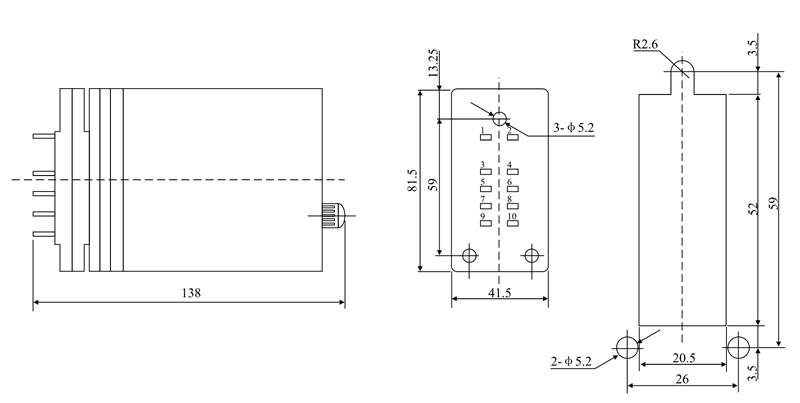

  DZ-61/22安裝尺寸圖
