• 概述

  JX-31信號繼電器應用于直流操作保護線路中，作為信號指示器用。繼電器由電流或電壓動作，燈光信號，磁保持，手復歸或電復歸?？煽啃院?，可替代原有的DX-11、DX-11A系列、DX-8、DX-8G系列，DXM-2A系列，DX-30系列等電磁型信號繼電器。JX-31采用導軌安裝結構，具有接線方便、多個拼接、整定精度高、動作準確等特點。

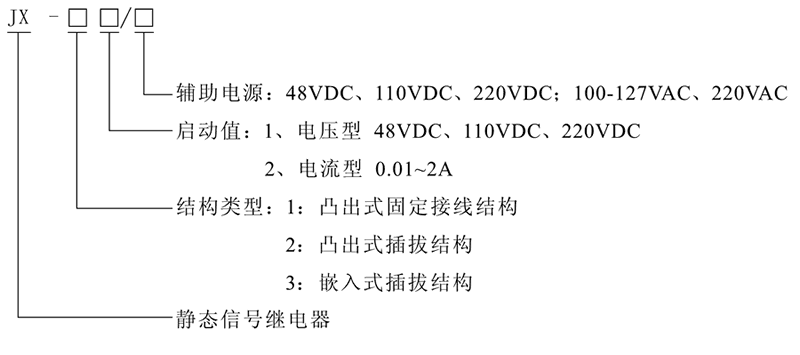

  JX-31型號及其含義

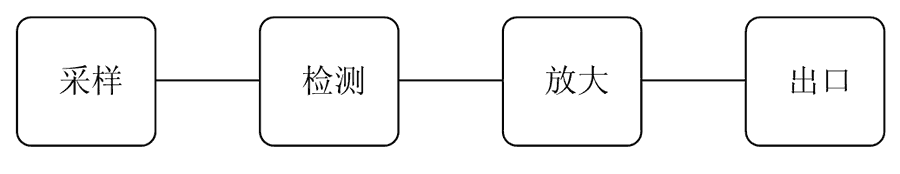

  JX-31工作原理



  JX-31信號繼電器由光電耦合和電阻等器件組成采樣檢測回路。當被測信號到達一定值時，光耦開通，開通信號經一個運算放大器放大，推動后級出口回路，使出口繼電器動作。并由自保持回路進行自保持，在啟動回路信號消失后繼電器依然處于動作狀態，只有在按下復歸按鈕或在復歸端施加復歸電壓后，繼電器方可返回。

  JX-31主要特點

  ■動作速度快，克服了原電磁式繼電器不能指示真空開關快速動作信號的缺陷。
  ■既具有就地復歸方式，又具有遠方復歸方式，可實現遠程控制。
  ■JX-31的復歸方式有通電與斷電兩種，以便用戶靈活選擇。
  ■既有電保持，又有磁保持，信號記憶可靠，帶有多組動合觸點，既可接入LED光字牌或白熾燈光字牌，也能滿足遠傳要求。
  ■電流啟動型啟動電流通用范圍寬（0.01~2A），極大地便于用戶選型和壓縮庫存。
  ■可導軌安裝也可面板開孔安裝。

  JX-31啟動類型及額定值

  型號	啟動類型	啟動值	可替代型號
  JX-11	電壓型	DC48V、DC110V、DC220V	DX11、DX11A
  JX-12	電流型	0.01A~2A	DX11、DX11A
  JX-21	電壓型	DC48V、DC110V、DC220V	DX8
  JX-22	電流型	0.01A~2A	DX8
  JX-31	電壓型	DC48V、DC110V、DC220V	DX31A、DX31B
  JX-32	電流型	0.01A~2A	DX31A、DX31B
  JX-21A	電壓型	DC48V、DC110V、DC220V	DX8
  JX-21B	電壓型	DC48V、DC110V、DC220V	DX8

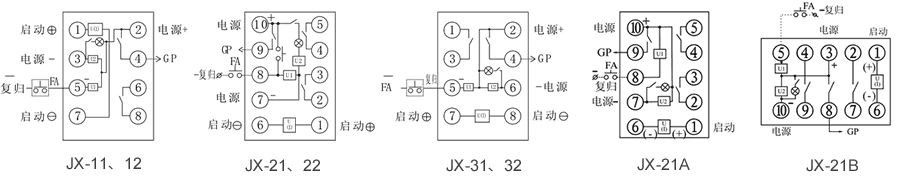

  接線圖



  JX-31技術參數

  額定參數
  電壓型啟動值	DC48V、110V、220V可選
  電流型啟動值	0.01A~2A
  功耗	≤5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點







  導軌安裝結構



  嵌入式面板安裝結構
