• 概述

  JY8-31B電壓繼電器用于發電機、變壓器和輸電線的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的啟動元件。JY8-31B采用集成電路和撥碼整定，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬、作為低電壓使用時無抖動等特點。

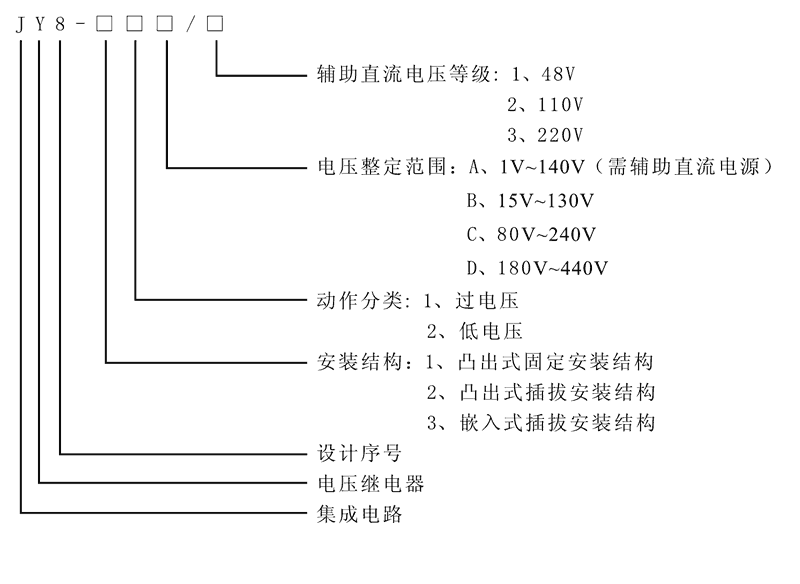

  JY8-31B型號及其含義

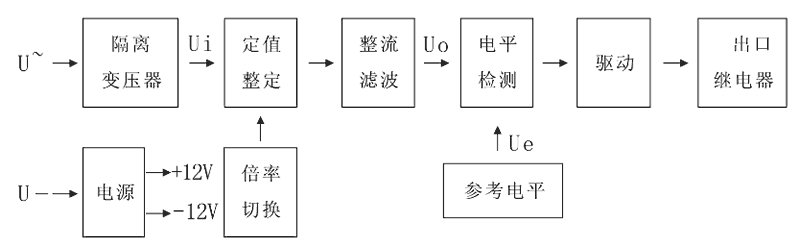

  工作原理



  JY8-31B電壓繼電器采用進口集成電路構成，被測量的交流電壓U~經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui，經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓 Ue 進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓Uo高于參考電壓 Ue，電平檢測器輸出負信號，則JY8-31B電壓繼電器處于不動作狀態。

  JY8-31B觸點形式及保護類型

  型號	動作類型	返回系數	額定電壓	整定電壓
  JY8-11A	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~140V
  JY8-11B	過電壓繼電器	>0.9	AC：48V、110V、220V	15V~130V
  JY8-11C	過電壓繼電器	>0.9	AC：48V、110V、220V	80V~240V
  JY8-11D	過電壓繼電器	>0.9	AC：48V、110V、220V	180V~440V
  JY8-12A	低電壓繼電器	<1.1	AC：48V、110V、220V	1V~140V
  JY8-12B	低電壓繼電器	<1.1	AC：48V、110V、220V	15V~130V
  JY8-12C	低電壓繼電器	<1.1	AC：48V、110V、220V	80V~240V
  JY8-12D	低電壓繼電器	<1.1	AC：48V、110V、220V	180V~440V
  JY8-21A	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~140V
  JY8-21B	過電壓繼電器	>0.9	AC：48V、110V、220V	15V~130V
  JY8-21C	過電壓繼電器	>0.9	AC：48V、110V、220V	80V~240V
  JY8-21D	過電壓繼電器	>0.9	AC：48V、110V、220V	180V~440V
  JY8-22A	低電壓繼電器	<1.1	AC：48V、110V、220V	1V~140V
  JY8-22B	低電壓繼電器	<1.1	AC：48V、110V、220V	15V~130V
  JY8-22C	低電壓繼電器	<1.1	AC：48V、110V、220V	80V~240V
  JY8-22D	低電壓繼電器	<1.1	AC：48V、110V、220V	180V~440V
  JY8-31A	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~140V
  JY8-31B	過電壓繼電器	>0.9	AC：48V、110V、220V	15V~130V
  JY8-31C	過電壓繼電器	>0.9	AC：48V、110V、220V	80V~240V
  JY8-31D	過電壓繼電器	>0.9	AC：48V、110V、220V	180V~440V
  JY8-32A	低電壓繼電器	<1.1	AC：48V、110V、220V	1V~140V
  JY8-32B	低電壓繼電器	<1.1	AC：48V、110V、220V	15V~130V
  JY8-32C	低電壓繼電器	<1.1	AC：48V、110V、220V	80V~240V
  JY8-32D	低電壓繼電器	<1.1	AC：48V、110V、220V	180V~440V

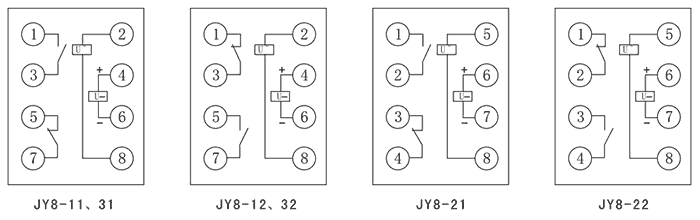

  接線圖



  JY8-31B技術參數

  額定參數
  額定電壓	AC48V、110V、220V
  過電壓返回系數	>0.9
  低電壓返回系數	<1.1
  過電壓返回時間	<25ms
  低電壓返回時間	<25ms
  整定范圍	1V~140V、15V~130V、80V~240V、180V~440V
  整定誤差	<5%
  功耗	<5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構



  JY8-31B凸出式固定結構



  JY8-31B凸出式插拔結構



  JY8-31B嵌入式插拔結構
