• 概述

  ZJBS-206低電流啟動中間繼電器主要應用于開關跳位、合位監視以及電源監視回路中，特別適合于新型的進口開關回路。具有啟動電流小、啟動線圈內阻大以及交直流通用工作電壓等特點。ZJBS-206采用集成電路具有精度高、功耗小、動作時間準確、整定直觀方便、范圍寬等優點。是替換老式電磁式小電流啟動中間繼電器的理想產品。

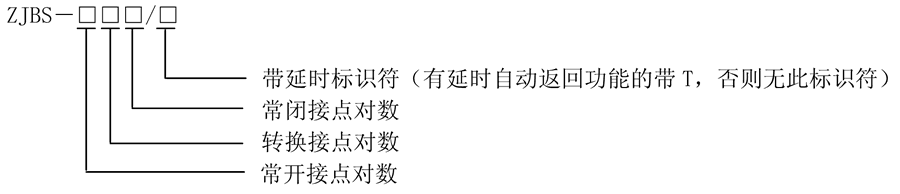

  ZJBS-206型號及含義

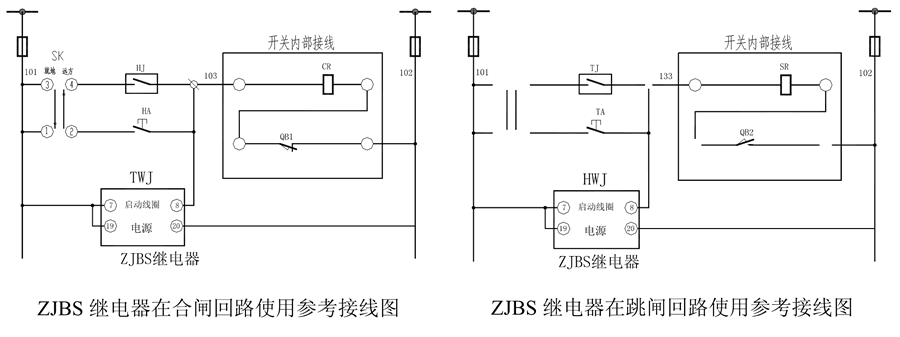

  典型應用接線示意圖



  ZJBS-206技術參數

  額定參數
  直流額定電壓	110V、220V可選
  交流額定電壓	110V、220V可選
  跳閘線圈動作值	不大于70%額定電壓
  功耗	不大于5W
  延時時間范圍
  K=0.01S	延時范圍為100ms~900ms
  K=0.02S	延時范圍為200ms~1800ms
  K=0.03S	延時范圍為300ms~2700ms
  K=0.04S	延時范圍為400ms~3600ms
  K=0.05S	延時范圍為500ms~4500ms
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

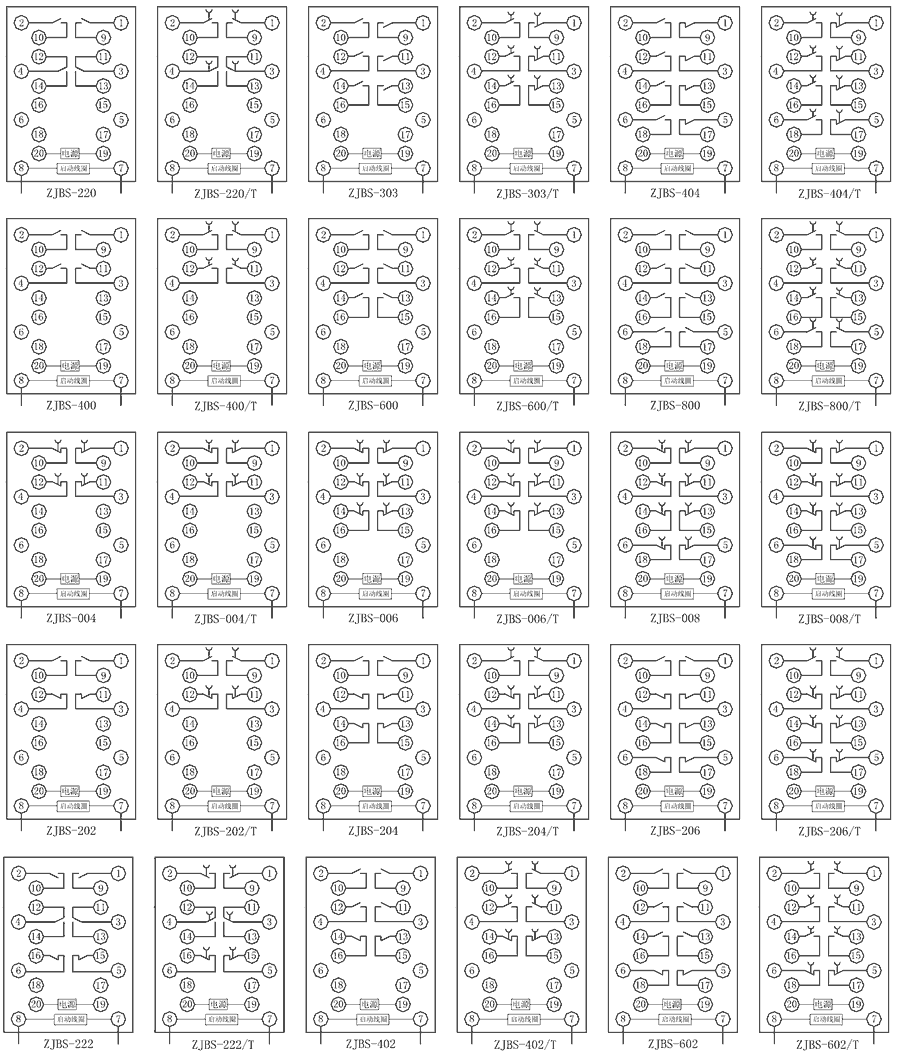

  接線圖



  主要特點
