• 概述

  XZJ-7R-4H/DC110V/DC220V電器用于自動化控制裝置中擴大被控制的電路，提高接通能力和信號轉換，適用于電力系統繼電保護以及各種自動化裝置作控制或換接電路。XZJ-7R-4H/DC110V/DC220V采用模塊化設計，外形小巧美觀，可方便地卡裝在導軌槽板上，便于維護替換。

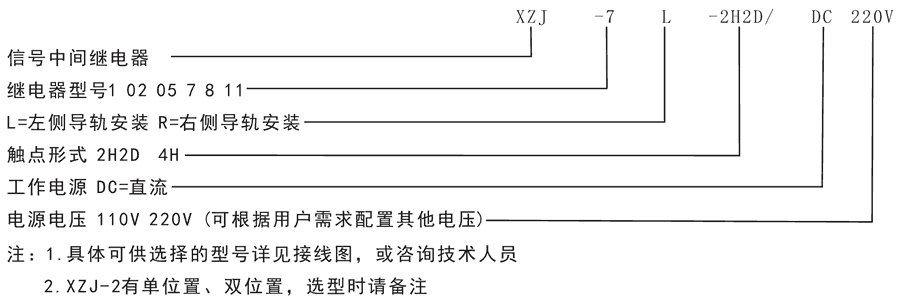

  型號及含義



  XZJ-7R-4H/DC110V/DC220V技術參數

  額定參數
  額定電壓	直流110V、220V可選
  動作電壓	不大于75%額定電壓
  動作時間	小于等于15ms
  觸點形式	2常開2常閉、4常開（兩種可選）
  功耗	不大于5W
  安裝方式及接線
  安裝結構	導軌安裝
  接線方式	端子排接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

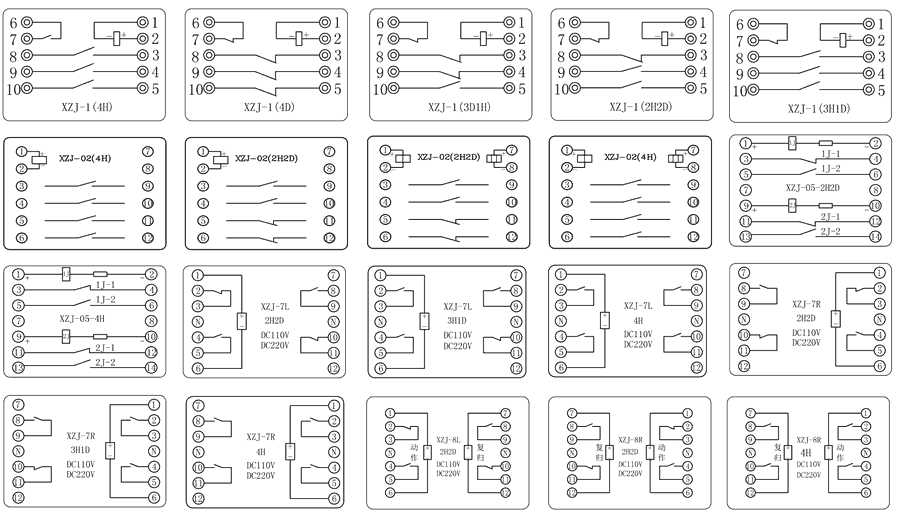

  接線圖



  主要特點









  XZJ-7R-4H/DC110V/DC220V安裝結構
