• 概述

  SRTSD-220VDC-1H1D-1H1D時間繼電器為斷電延時帶瞬動繼電器適用于交流電壓90V~280V，直流電壓24V~220V的自動控制電路中。時間繼電器作為斷電延時動作的元件，用于交流或直流保護和自動控制裝置中，使被控元件得到所需延時。其延時精度遠高于電磁型時間繼電器和RC型時間繼電器，為電力系統繼電保護縮短主保護和后備保護時間級差提供保證，是老式時間繼電器更換的理想產品，SRTSD-220VDC-1H1D-1H1D采用靜態集成電路具有整定范圍更大、級差小、觸點容量大、整定直觀方便等優點。

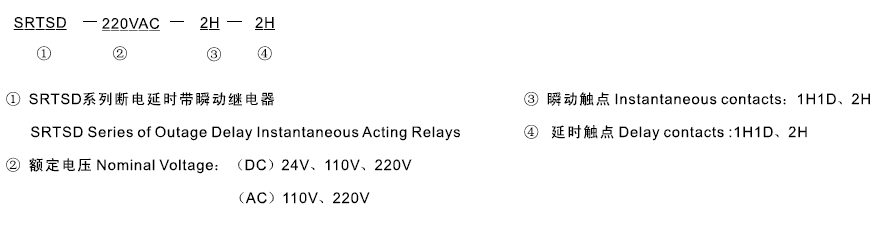

  型號及含義



  SRTSD-220VDC-1H1D-1H1D主要特點

  ●延時帶瞬動時間繼電器動作后，利用觸點自保持，繼電器觸點無抖動，抗干擾能力強。
  ●SRTSD-220VDC-1H1D-1H1D采用撥碼整定，具有整定方便、級差小、整定范圍寬等特點。
  ●延時范圍廣，有0.06秒~0.6秒、0.25秒~2.5秒、2秒~20秒、16秒~160秒可選。
  ●采用集成電路和進口元器件，穩定性和可靠性更高。
  ●采用導軌安裝，對比老式的凸出式結構和插拔結構其安裝更方便。

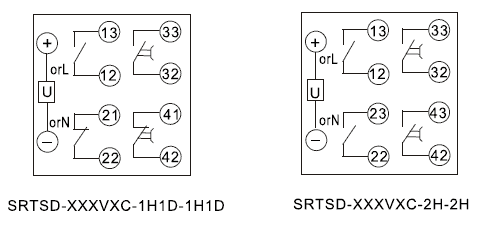

  接線圖



  SRTSD-220VDC-1H1D-1H1D技術參數

  額定參數
  直流額定電壓	24V、110V、220V可選
  交流額定電壓	110V、220V可選
  直流動作電壓	≤70%額定電壓
  直流動作電壓	≤75%額定電壓
  延時范圍	0.06秒~0.6秒、0.25秒~2.5秒、2秒~20秒、16秒~160秒
  延時精度	±10%（較大延時整定值<1秒時）
  返回時間	≤20mS
  功耗	≤5W
  安裝方式及接線
  安裝結構	導軌安裝
  接線方式	端子排接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
