• 概述

  JDHF-1010分閘合閘回路監測繼電器具有分閘回路監測和合閘回路監測。主要用于直流或交流操作的各種自動控制線路中，作為斷路器操作合閘或分閘運行狀態的監測。具有交直流通用、高內阻、導軌安裝、靜態集成電路等特點。

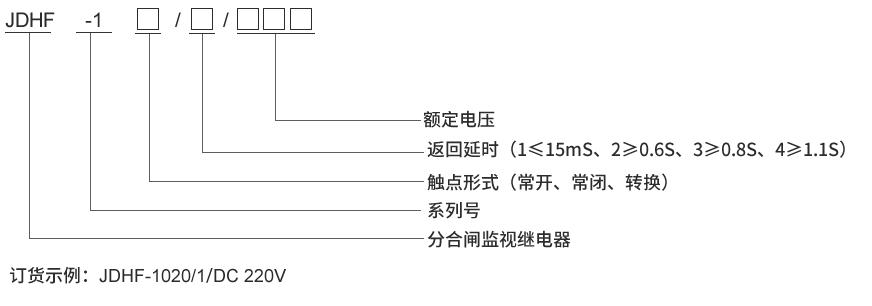

  JDHF-1010型號及含義

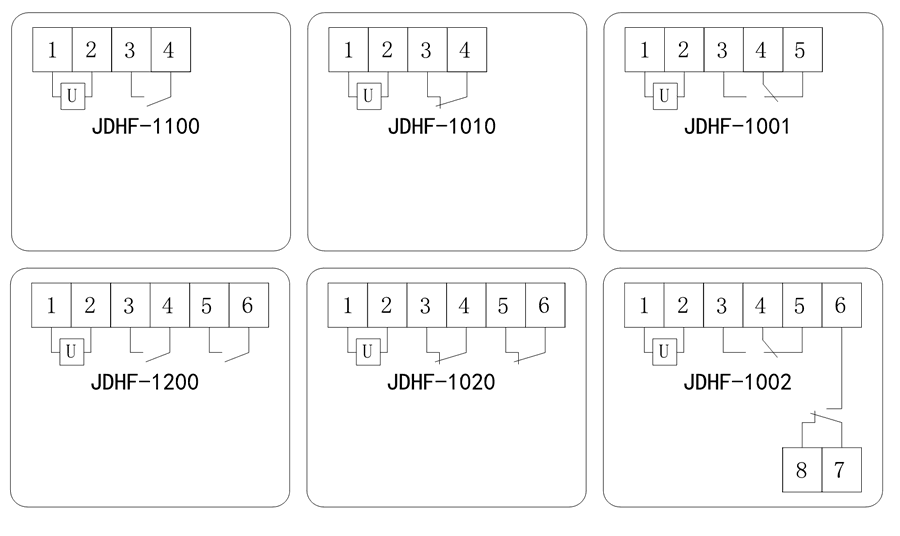

  接線圖



  JDHF-1010技術參數

  額定參數
  額定電壓	110V、220V可選
  直流動作值	≤70%額定電壓
  交流動作值	≤85%額定電壓
  返回值	≥5%額定值
  監測電流	4mA～10mA
  動作時間	≤15mS
  返回時間	≤15mS，≥0.6S，≥0.8S，≥1.1S可選
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  企業實拍



  主要特點









  導軌安裝結構
