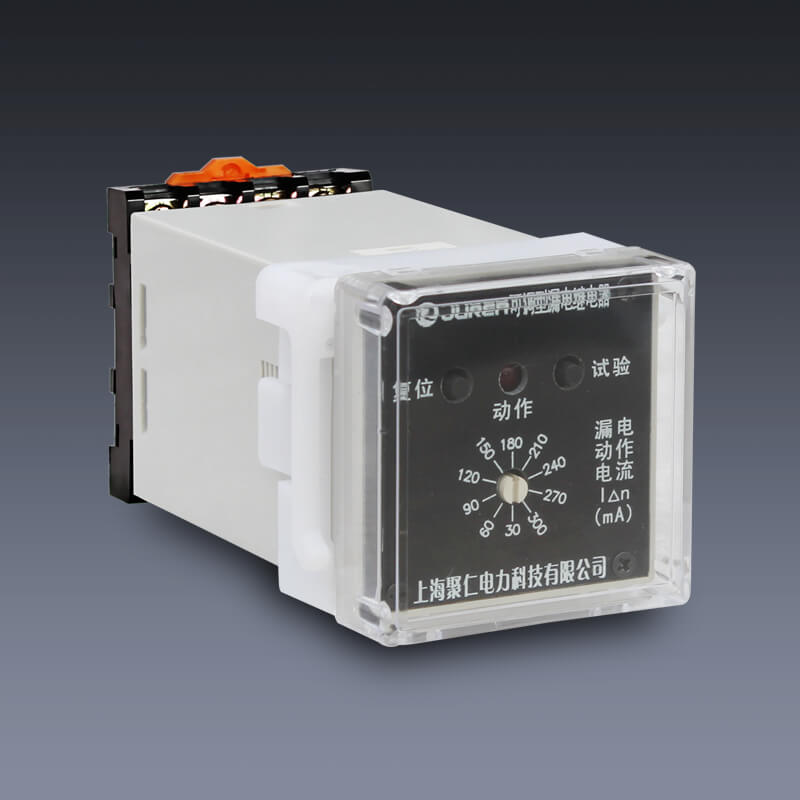

• JD3-15F漏電繼電器概述

  JD3-15F漏電繼電器其漏電動作電流值可調，適用于交流電壓至690V，頻率為50Hz，電流至1500A及以下漏電繼電器中性點接地電路中。JD3-15F漏電繼電器可與帶分勵脫扣器或失壓脫扣器的斷路器、交流接觸器、磁力啟動器等組成漏電保護裝置，作漏電和觸電保護之用，可配備蜂鳴器、信號燈等各種聲光指示器件結合組成漏電報警裝置。該繼電器體積小，安裝使用方便，安裝方式可分為嵌入式面板或者導軌安裝這兩種。動作值固定分檔可調，具有動作可靠、連續供電穩定、操作簡易等特點。可以用來對線路進行接地故障保護，防止由于接地故障電流引起的設備事故或電氣火災，也可用來對人體觸電解除提供間接接觸保護。JD3-15F的動作時間分快速型和延時型，配合使用時對干線和支線進行分級選擇保護。

  工作原理

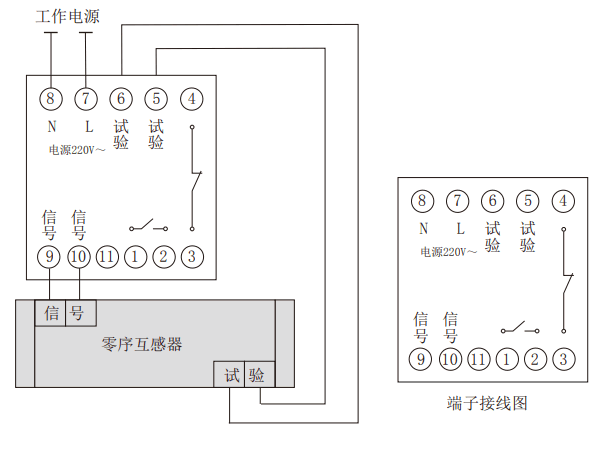

  JD3-15F屬于電子式電流動作型漏電繼電器，主要由零序電流互感器、電子線路、試驗回路及出口繼電器組成其。工作原理如下： 接線如下圖所示，當穿過零序電流互感器的電路發生對地漏電時IA+iB+iC+iN≠0.零序電流互感器付邊就產生一個感應信號，此信號經電子電路處理，當漏電電流達到動作值時，使可控硅導通，出口繼電器動作，利用常開、常閉觸點控制主線路斷路器或接觸器斷開，從而達到保護的目的。試驗回路由電阻、按鍵等元件組成，當按下按鍵后，既有電流流過互感器，相當于主電路發生了漏電，漏電繼電器動作。


  主要技術參數

  額定參數
  動作電流	30~300mA范圍可調，50~500mA范圍可調
  快速型動作時間	<0.1S
  延時型動作時間	0.1S、0.2S、0.5S可選
  額定剩余不動作電流	50%
  復歸方式	手動復歸
  互感器孔徑	25mm，45mm，100mm，150mm、200mm或方形非標
  功耗	≤5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

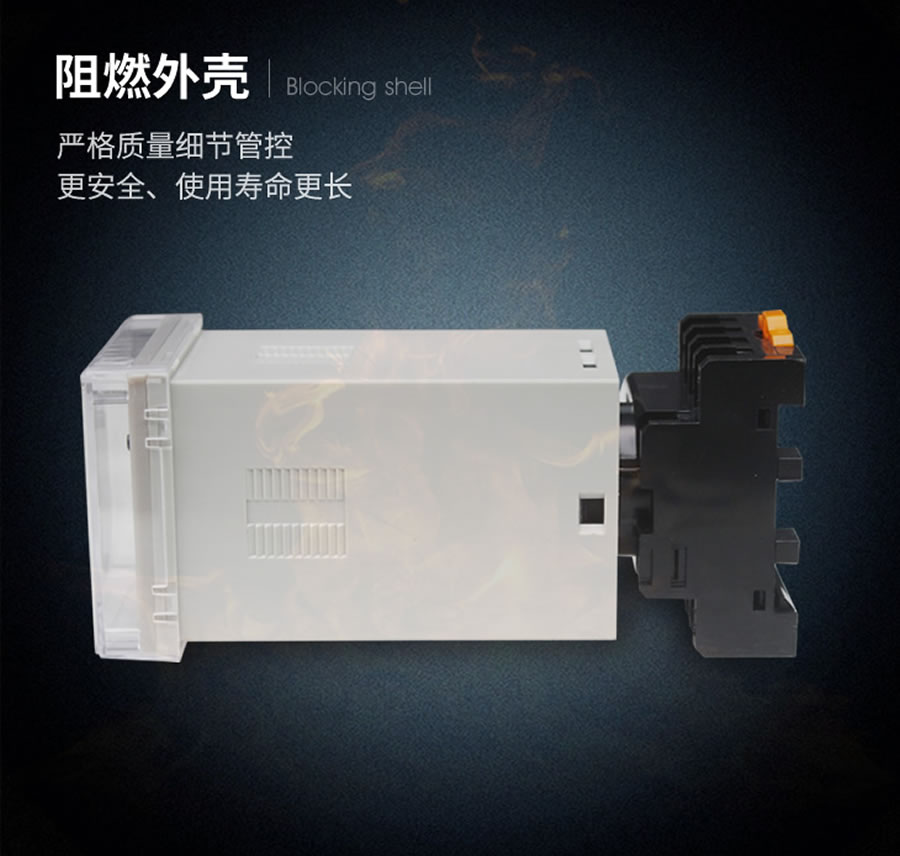

  主要特點

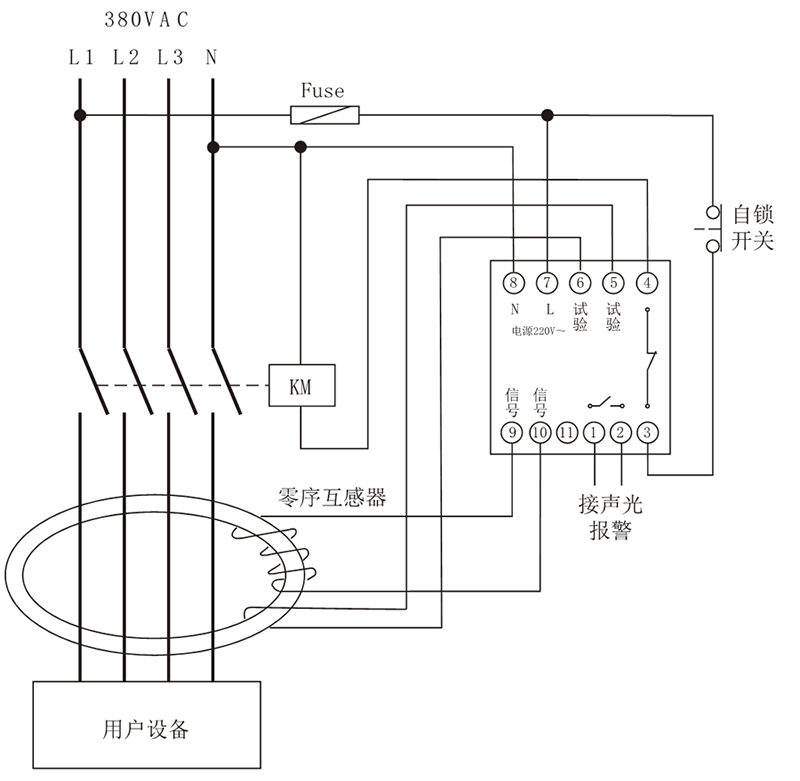

  典型應用圖

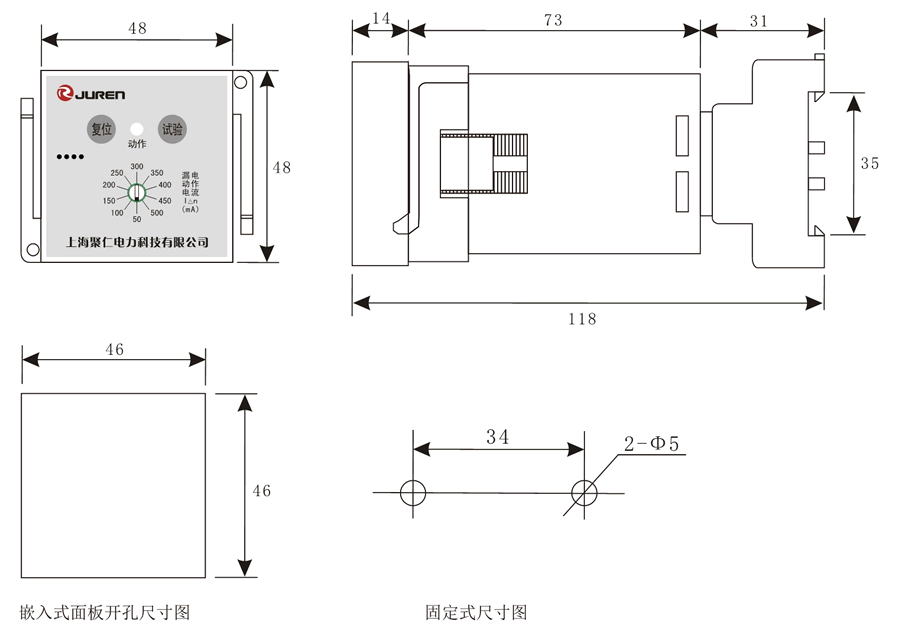

  JD3-15F漏電繼電器外形及安裝尺寸圖

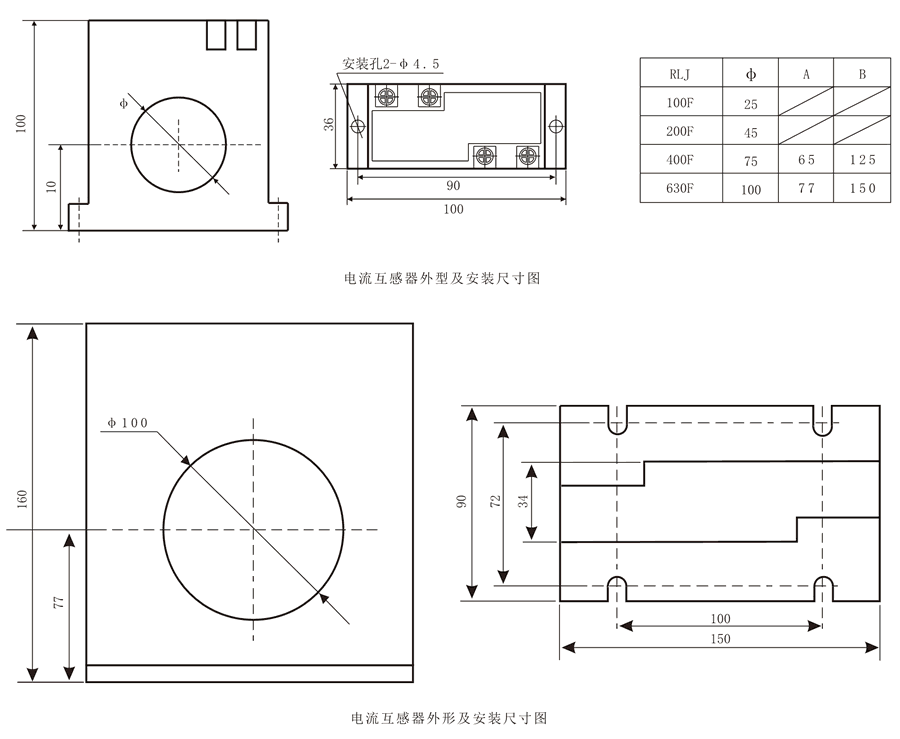

  互感器外形及安裝尺寸圖
