• 概述

  HBRD-212/2監視繼電器廣泛應用于各種直流操作的各種保護和自動控制裝置的電源中，作為斷電延時返回的時間元件，以監視熔斷器或空開電源控制回路是否完好。

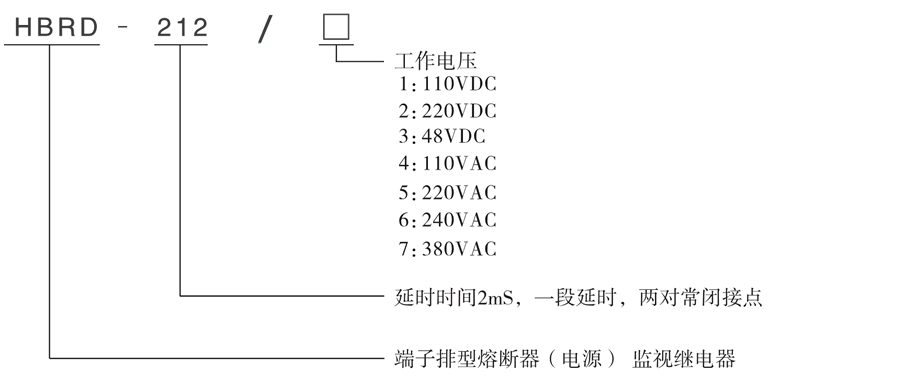

  HBRD-212/2型號及含義



  HBRD-212/2熔斷器和電源監視繼電器主要特點

  ●采用進口密封型繼電器，防潮，防塵，觸點無氧化，不斷線，可靠性高，免維護。
  ●采用集成電路原理構成，克服了電磁型繼電器的觸點調節困難、延時精度不高的問題。
  ●動作后有燈光信號指示。
  ●電氣和機械壽命長。
  ●觸點容量大，觸點接觸電阻小。
  ●絕緣耐壓水平高。
  ●采用端子排導軌式結構，便于現場安裝，體積小巧，節省空間，端子可拔插接線更換方便。

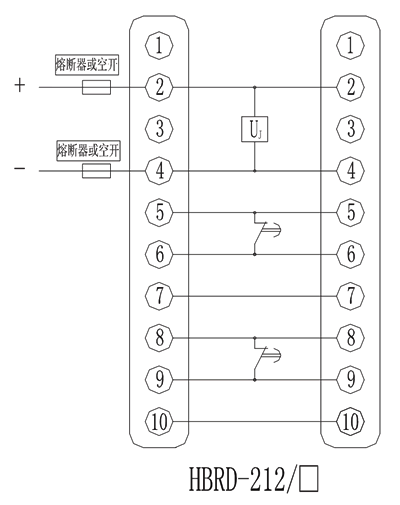

  接線圖



  HBRD-212/2相關規格

  型號	延時時間	工作電壓	觸點形式
  HBRD-212/1	2mS	DC110V	2常閉
  HBRD-212/2	2mS	DC220V	2常閉
  HBRD-212/3	2mS	DC48V	2常閉
  HBRD-212/4	2mS	AC110V	2常閉
  HBRD-212/5	2mS	AC220V	2常閉
  HBRD-212/6	2mS	AC240V	2常閉
  HBRD-212/7	2mS	AC380V	2常閉

  企業實拍



  HBRD-212/2技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	110V、220V、240V、380V可選
  動作值	≤70%額定電壓
  保持值	≥50%額定電壓
  延時時間	2mS
  觸點形式	2常閉
  返回值	>5%額定值
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
