• 概述

  DPR-20雙位置繼電器又稱為雙穩態繼電器，適用于各種保護裝置中，主要表示斷路器的跳、合閘位置。其工作類型又分為電壓型和電流型。

  主要特點

  ●繼電器由矩形脈沖激磁，磁鋼保持。
  ●DPR-20雙位置繼電器為雙繞組?？蔀殡妷盒?，也可為電流型。
  ●具有燈光信號指示位置狀態。

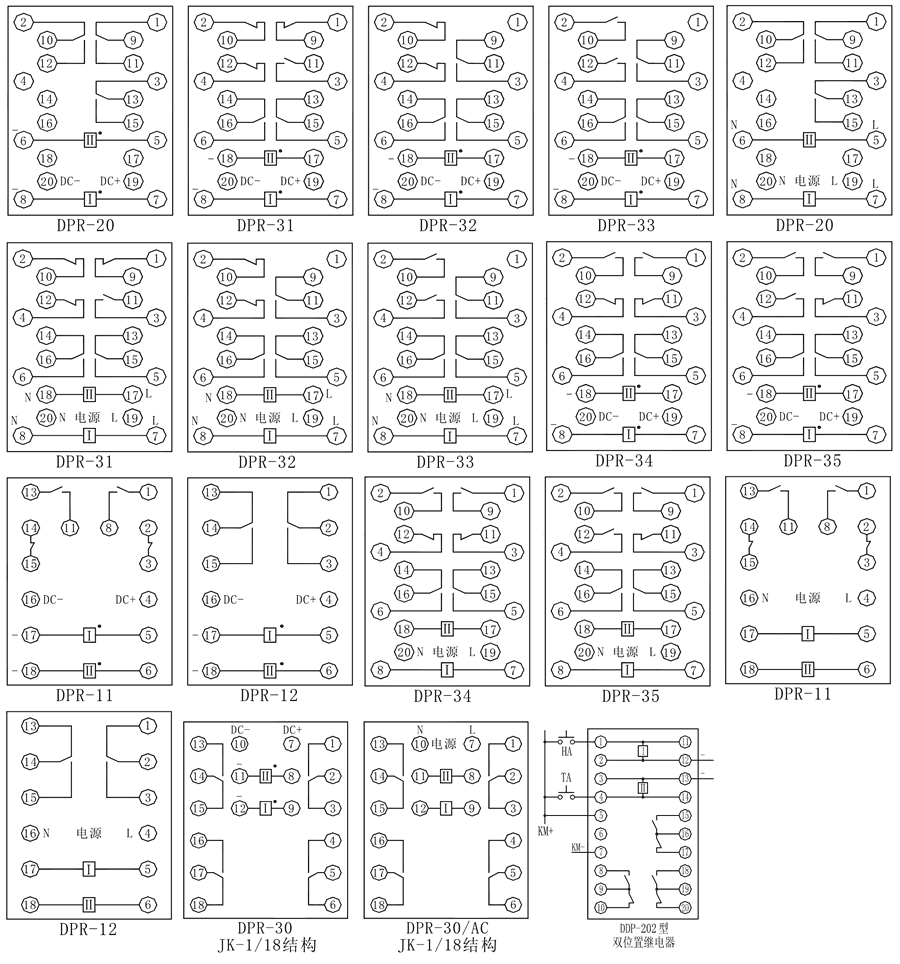

  DPR-20內部接線圖



  DPR-20技術參數

  額定參數
  動作值	電壓<80%額定值，電流<90%額定值
  復歸值	電壓<80%額定值，電流<90%額定值
  波動范圍	直流電壓和電流：0.8~1.15倍額定值
  功耗	≤2W
  安裝方式及接線
  安裝結構	導軌安裝
  接線方式	端子排接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  企業實拍



  DPR-20繞組額定參數

  類型	繞組I	繞組II
  電壓型	24V、48V、110V、220V	24V、48V、110V、220V
  電流型	0.25A、0.5A、0.75A、1A、2A	0.25A、0.5A、0.75A、1A、2A
  電流+電壓型	0.25A、0.5A、0.75A、1A、2A	24V、48V、110V、220V
