• 概述

  BS-31時間繼電器采用靜態集成電路，作為輔助元件用于各種保護和自動控制的回路中，使被控制的元件得到可調的動作延時。具有精度高、功耗小、動作時間準確、整定直觀方便、范圍寬等特點，是替代電磁型時間繼電器的理想產品。

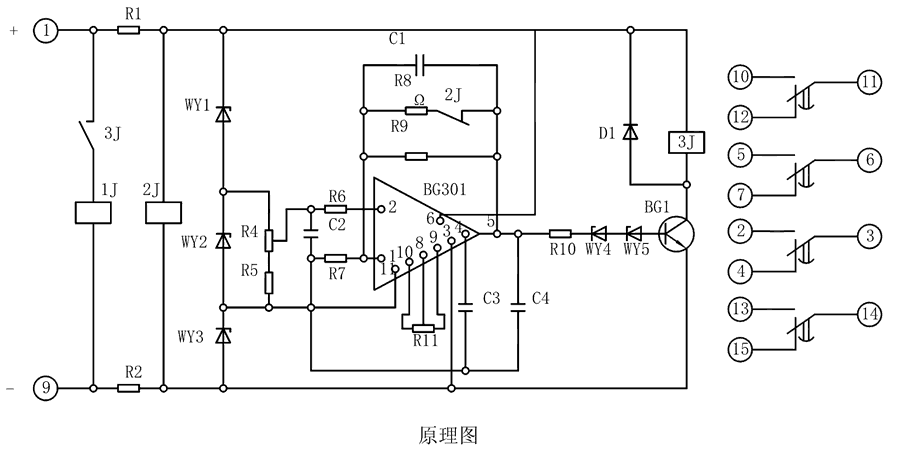

  原理圖

  BS-31繼電器由集成電路、電阻、電容及小型中間繼電器等元件組成。當繼電器加入額定電壓時，2J經降壓電阻R1、R2得到電壓而動作，使其動斷觸點打開，此時電容C1開始積分。為了實現理想的積分，需要采取措施使電容兩端電壓隨著時間的增長而增高，并使充電電流維持恒定，為此在集成電路的反饋回路接一個電容器C。



  整定參數表

  型號		整定時間	電源類型
  BS-31		3~10M	AC/DC：48V、110V、220V
  BS-32		5~20M
  BS-33		6~30M
  BS-34		1.5~5M

  BS-31調試方法

  整定時間：將電位器R4調到較大值，繼電器的時間應最短，再將R4調到較小值，校驗實際動作時間，必要時可用改變R11的辦法滿足這一要求。
