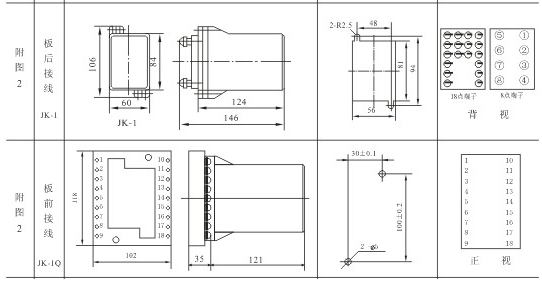

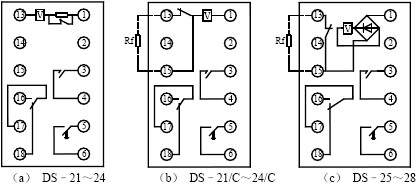

繼電器采用JK–1型殼體，其外形尺寸、背后端子及安裝開孔圖見附錄，背后端子接線圖見圖1。電源從端子○1與○13輸入.

DS–20系列時間繼電器是帶有延時機構的吸入式電磁繼電器。其中DS–21～DS–24是短時帶電的時間繼電器；DS–21/C～DC–24/C是長期帶電的時間繼電器。DS–25～28是交流時間繼電器。
該繼電器具有一副瞬動轉換觸點，一副滑動主觸點和一副延時終止主觸點。
當電壓加在線圈兩端時，唧子（鐵心）克服塔形彈簧的反作用力被吸入，瞬動動合觸點閉合，動斷觸點斷開。同時延時機構開始啟動，經過一定的整定時間后，先閉合滑動主觸點，再經過一定時間后，閉合終止動合觸點從而得到所需延時。當線圈斷電時，在塔形彈簧作用下，使唧子和延時機構返回原位。從加電壓于線圈的瞬間起，到延時動合主觸點的閉合為止這段時間，可借移動靜觸點位置方法調整，并由指針在刻度盤上指出。

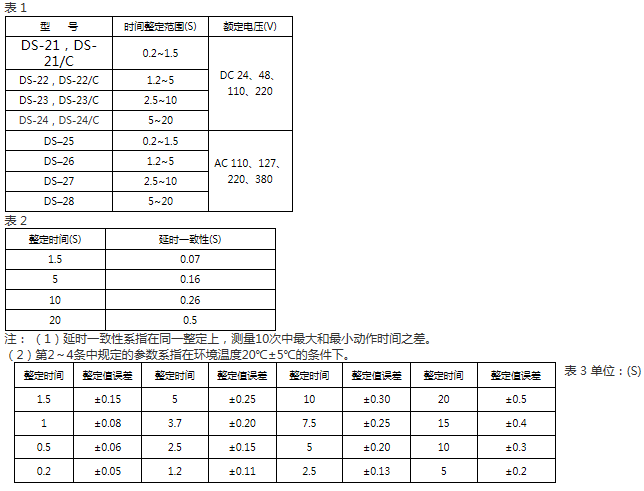

1． 各種型號繼電器主要技術數據列于表1中。
2． 繼電器的動作電壓對于DS–21～24不大于70％額定電壓；對于DS–21/C～24/C不大于75％
額定電壓。DS–25～28不大于85％額定電壓。
3．繼電器的返回電壓不低于5％額定電壓。
4．繼電器主觸點延時一致性不大于表2中的規定。
5．繼電器主觸點延時整定值誤差應符合表3規定。

6．熱穩定性：當環境溫度為40℃時，DS–21～DS–24繼電器的線圈耐受110％額定電壓歷時2分鐘，溫升不超過65℃；對于DS–25～28中380V繼電器線圈耐受110％額定電壓歷時1.5分鐘，溫升不超過65℃；對于DS–25～28中220V、127V、110V繼電器以及DS–21／C～DS–24／C繼電器的線圈長期耐受110％額定電壓，溫升不超過65℃。
7．在額定電壓下的功率消耗：對于DS–21～DS–24不大于10W；對于DS–25～28不大于35VA；對于DS–21／C～DS–24／C不大于7.5W。
8．觸點斷開容量
直流有感（τ=5ms）回路，U≤250V，I≤1A，主觸點和瞬動觸點為50W。
9．介質強度
繼電器各導電電路連在一起與外露的非帶電金屬部分及外殼之間，能承受2kV（有效值），50Hz的交流電壓歷時1min試驗，耐無絕緣擊穿或閃絡現象。
10．電壽命5×103次，機械壽命104次。
11．繼電器主觸點長期閉合電流5A，瞬動觸點長期閉合電流5A。
12．繼電器的重量約0.7kg。
