繼電器采用電子電路和工藝設計制造，具有精度高、動作速度快、返回系數高、功耗小、整定直觀方便等特點，可以替代DL系列電磁式電流繼電器。
繼電器的型號規格及采用殼體如下：

整定范圍代號 *
觸點分類代號 * *
外形結構代號 * * *
電流繼電器
靜態式
注： * —整定范圍代號用英文字母 A～E 表示，具體見第3條。
 * * —觸點分類代號用阿拉伯?dāng)?shù)字表示：
1：一動合、一動斷 3：二動斷
2：二動合
 * * *—外形結構代號用一位數表示：

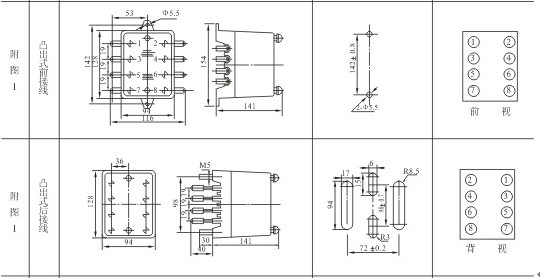

（JDL-）1□□：固定安裝式殼體，外形及安裝尺寸附圖1。

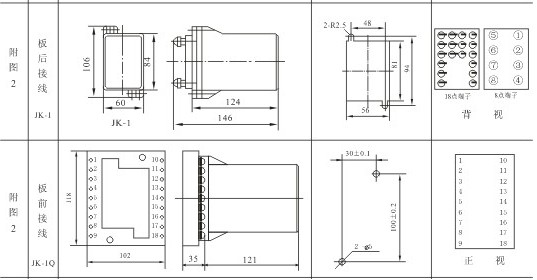

（JDL-）2□□：JK-1型殼體，外形及安裝尺寸見附圖2。

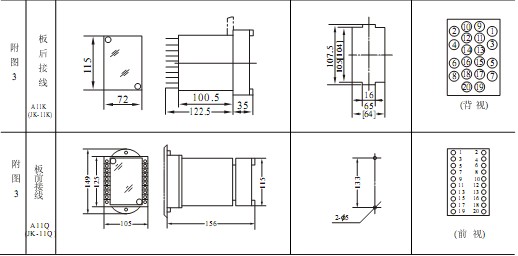

（JDL-）3□□：JK-11K、Q型殼體，外形及安裝尺寸見附圖3。
繼電器是由集成電路構成的靜態式電流繼電器。被測交流電流經變流器后得到與其成正比的電壓Ui，Ui經理想的全波整流、定值整定回路輸出脈動電壓，再經濾波電路得到與Ui成正比的直流電壓U0。當U0高于觸發器的門坎電壓值時，觸發器翻轉輸出一個高電平，驅動出口繼電器動作，同時信號燈亮 (紅色)。
繼電器的輔助電源經換相器得到固定極性的±12V直流電壓 (使用接線時不必考慮輸入電源極性) 同時有信號燈指示 (綠色)。
