• DZ-700/1420用途

  DZ-700/1420電磁式中間繼電器（以下簡稱繼電器）作為一種輔助繼電器用于直流操作的各種保護和自動控制裝置中，以增加觸點的數量及容量。
  DZ-700/1420結構與工作原理

  繼電器采用JK-4殼體。繼電器是在DM1電碼繼電器的基礎上，增加底座和外殼而成。當在繼電器線圈上加電壓，且等于或大于動作電壓時，銜鐵就被電磁吸力吸靠在鐵心上，而接觸片在銜鐵頂板的推動下，觸點接通、斷開或轉換被控制電路，當繼電器線圈被斷電或電壓降低到小于返回電壓時，銜鐵在接觸片的作用下返回到原來位置。
  DZ-700/1420主要技術要求

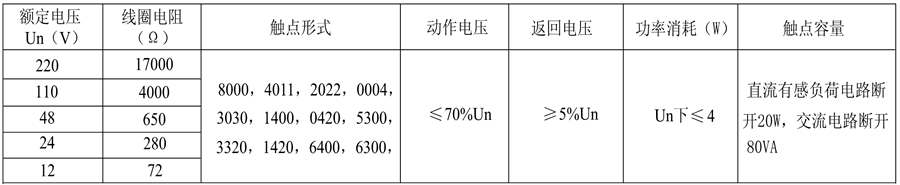

  1、繼電器的額定電壓及線圈電阻值見下表。

  注：觸點形式由4位數字組成，左起第一位表示動合觸點數量；第二位表示動斷觸點數量；第三位表示轉換觸點數量；第四位表示過渡轉換觸點數量。
  2、繼電器動作電壓不大于額定電壓的70％。
  3、繼電器返回電壓不小于額定電壓的5％。
  4、繼電器的動作時間不大于60ms。
  5、功率消耗：在額定電壓下不大于4W。
  6、熱性能：當環境溫度為40℃時，繼電器線圈長期耐受110%額定電壓值，溫升不超過65℃。
  7、介質強度：繼電器各導電電路連在一起與外露的非帶電金屬部分及外殼之間、線圈電路與觸點電路之間，應能承受1kV（有效值）、50Hz的交流試驗電壓，歷時1min，而無絕緣擊穿或閃絡現象。
  8、觸點斷開容量：在直流有感（τ=5ms）回路，U≤250V，I≤2A，為20W；在交流（cosφ=0.4）回路，U≤250V，I≤2A，為80VA。

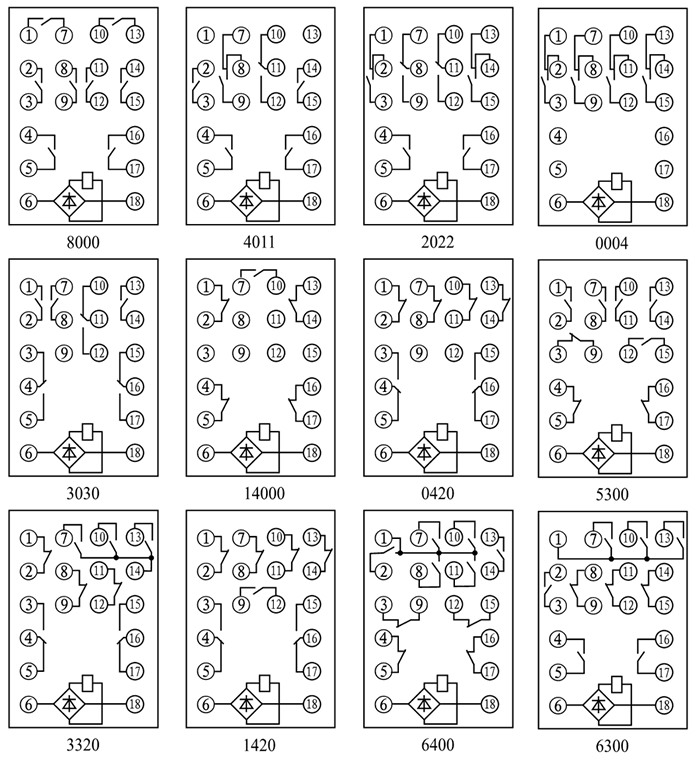

  DZ-700/1420內部接線圖

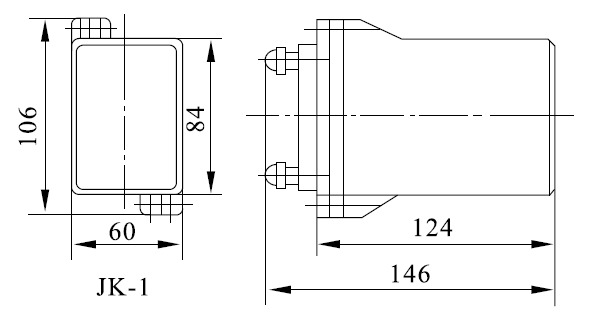

  DZ-700/1420外形尺寸圖

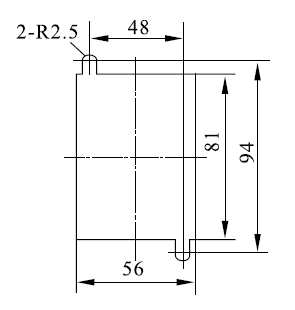

  DZ-700/1420安裝開孔尺寸圖

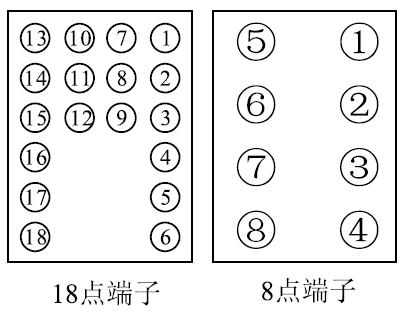

  DZ-700/1420端子圖
