• DZS-233概述

  DZS-233帶帶延時中間繼電器用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點數量和觸點容量。中帶"X"的為在DZS-233基本型基礎上增加一副帶機械保持的動合信號觸點并帶有動作信號指示器。

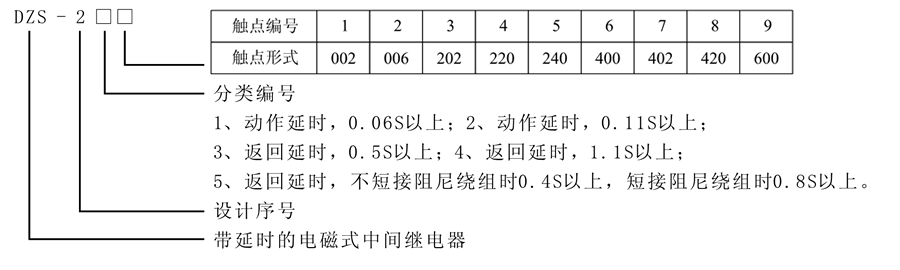

  DZS-233型號及含義


  DZS-233主要結構

  繼電器為閥型電磁式繼電器。線圈裝在"П"型導磁體上，導磁體上面有一個活動銜鐵，導磁體兩側裝有兩排接觸系統。接觸系統由幾個觸點組構成。

  DZS-233動作原理

  當中間繼電器線圈施加激勵量等于或大于其動作值時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使觸點接通、斷開或切換被控制的電路。當繼電器的線圈被斷電或激勵量降低到小于其返回值時，銜鐵和接觸片返回到原來位置。

  DZS-233技術參數

  ●動作值：繼電器動作電壓為額定電壓的30％～70％。
  ●保持值：保持電壓不大于額定保持電壓的70％。保持電流不大于額定保持電流的80％。
  ●返回值：不小于額定值的5％。
  ●介質強度：DZS-233各導電電路連在一起與外露的非帶電金屬部分及外殼之間，以及線圈電路與觸點電路之間，應能承受2kV（有效值）、50Hz的交流試驗電壓，歷時1min的試驗，而無絕緣擊穿或閃絡現象。
  ●熱性能：當環境溫度為40℃時，電壓繞組長期耐受110%額定電壓，溫升不大于65℃。電流繞組能耐受3倍額定電流，歷時5s。
  ●觸點斷開容量：在直流有感（τ=5ms）回路，U≤250V，I≤1A，繼電器主觸點的斷開容量為50W；在交流（cosφ=0.4）回路，U≤250V，I≤3A為250VA。
  ●觸點的接通能力：主觸點長期允許通過電流為5A，信號觸點長期允許通過電流3A。
  DZS-233調試方法

  1、繼電器的動觸點與靜觸點的間隙不小于2mm。
  2、動合觸點的超行程為0.3mm～0.5mm，動合觸點閉合后的壓力不小于0.1N， 動斷觸點壓力不小于0.08N，調整動靜觸點的壓力可改變動作值及返回值。

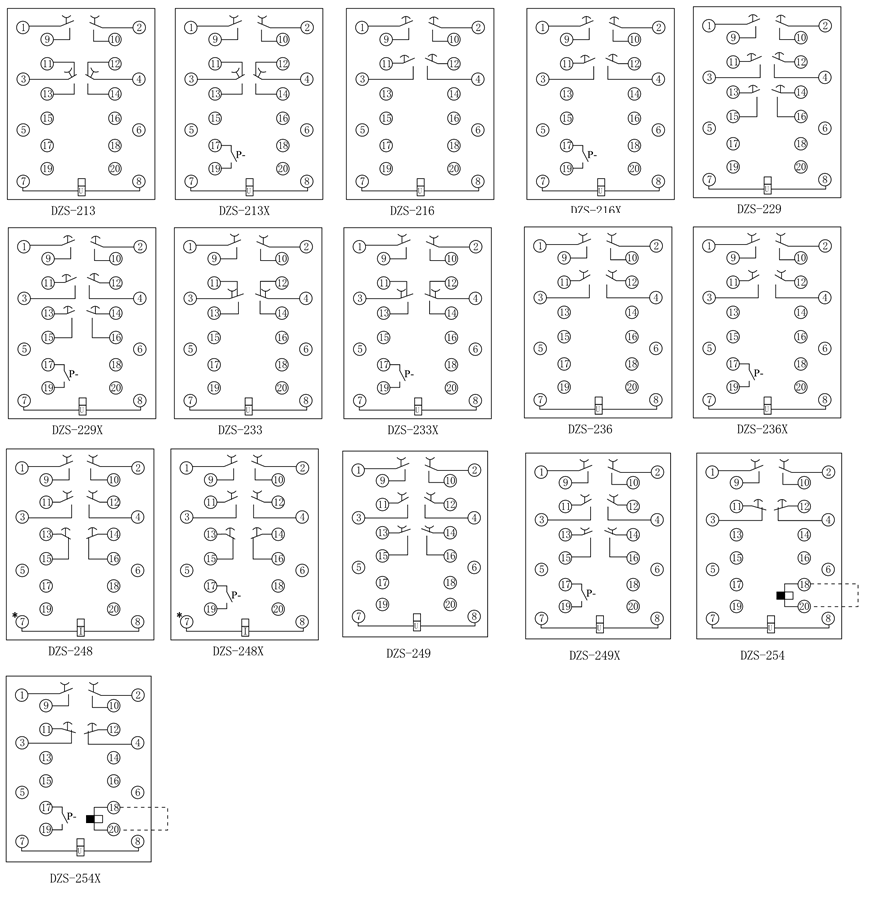

  DZS-233內部接線圖



  DZS-233板前接線


  DZS-233板后接線


  DZS-233凸出式板后接線
