RL系列靜態電流繼電器

所屬類別：電流繼電器

觸點形式

1開1閉、2常開、2常閉

整定范圍

0.1~9.99A（極差0.01A）；1~99.9A（極差0.1A）

輔助電源

AC/DC：85~265V

返回系數

0.85~0.95

安裝結構

凸出式固定、凸出式插拔、嵌入式插拔

接線方式

凸出式前接線、凸出式后接線、板前/板后接線

我要詢價留言

產品詳情
相關產品
產品類目
項目業績

RL系列電流繼電器概述

RL系列電流繼電器用于發電機、變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。采用集成電路型繼電器，具有精度高、功耗小、動作時間快，返回系數高、整定直觀方便、范圍寬等特點。提供直流輔助電源后可替代電磁型電流繼電器。RL系列電流繼電器根據安裝結構分為：RL-10（凸出式固定結構）、RL-20（凸出式插拔結構）、RL-30（嵌入式插拔結構）分別替代 DL-10、DL-20、DL-30等系列電磁型電流繼電器。RL系列電流繼電器采用撥碼開關整定電流值，整定范圍為0.1-99.9A，改變整定值無需校驗，整定范圍寬，有利于用戶壓縮庫存品種。工作電源采用開關電源變換，85V～265V交直流通用，使用方便。

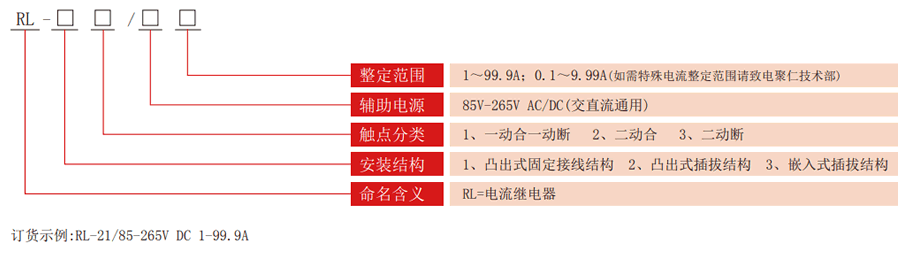

RL系列電流繼電器型號分類及含義

RL系列電流繼電器技術參數

觸點形式

1開1閉、2常開、2常閉

整定范圍

0.1~9.99A（極差0.01A）；1~99.9A（極差0.1A）

輔助電源

AC/DC：85~265V

返回系數

0.85~0.95

安裝結構

凸出式固定、凸出式插拔、嵌入式插拔

接線方式

凸出式前接線、凸出式后接線、板前/板后接線

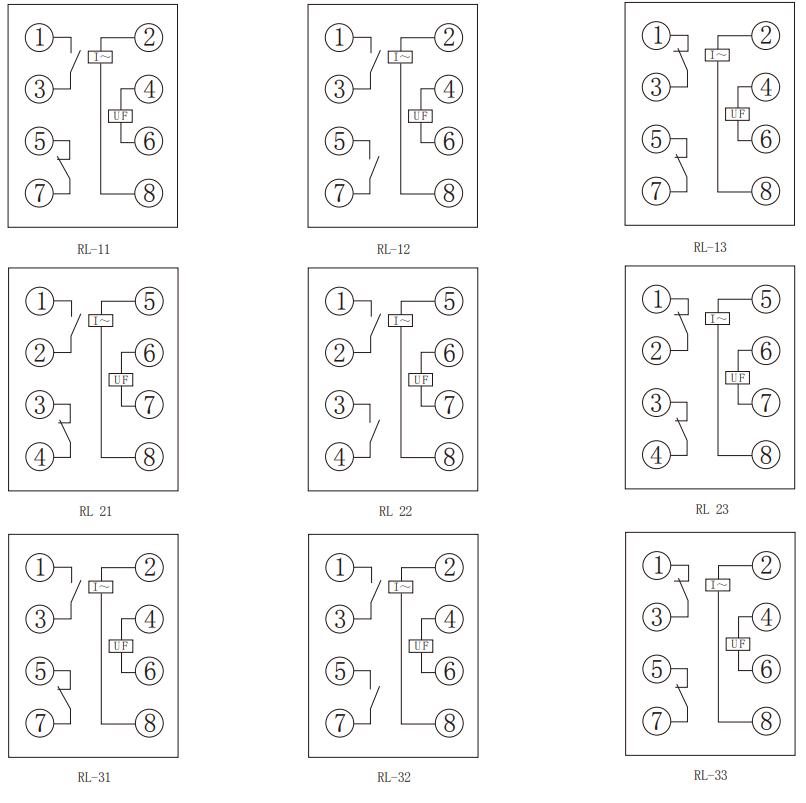

內部接線圖

RL-10凸出式固定結構外形及接線方式

RL-20凸出式插拔結構外形及接線方式

RL-30嵌入式插拔結構外形及接線方式
