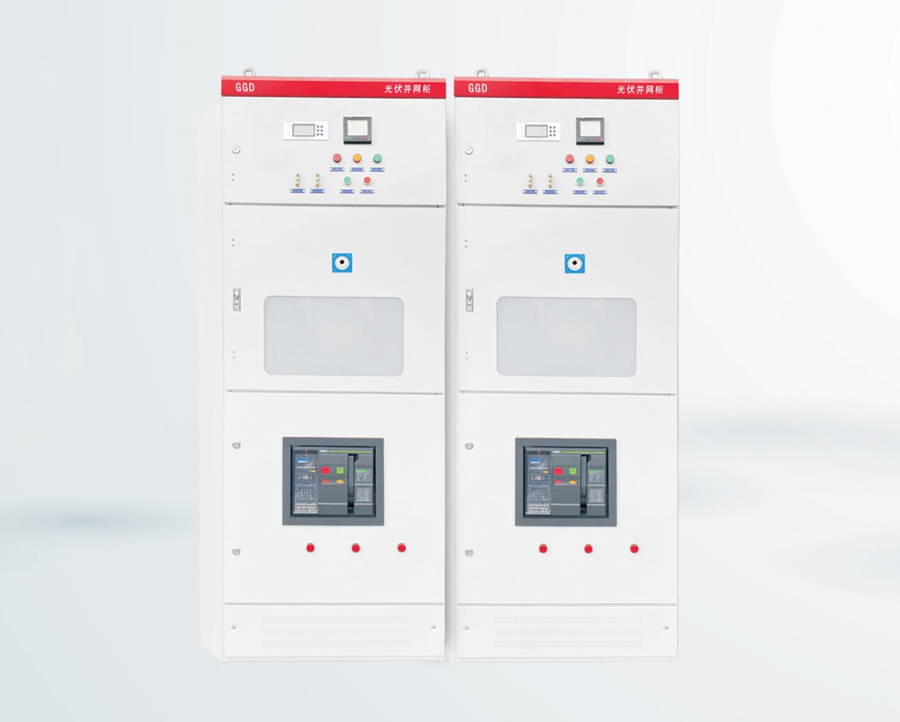

光伏并網柜概述
主要用于交流400V低壓系統的分布式光伏發電項目，低壓光伏并網柜主要有防孤島保護裝置（還可加裝故障解列裝置、電能質量在線監測裝置）、隔離刀開關、并網斷路器、防雷器、溫濕度控制器、電能計量裝置和柜體等組成。柜型及柜體尺寸根據現場情況定做為MNS,GCS,GCK,GGD這幾種。

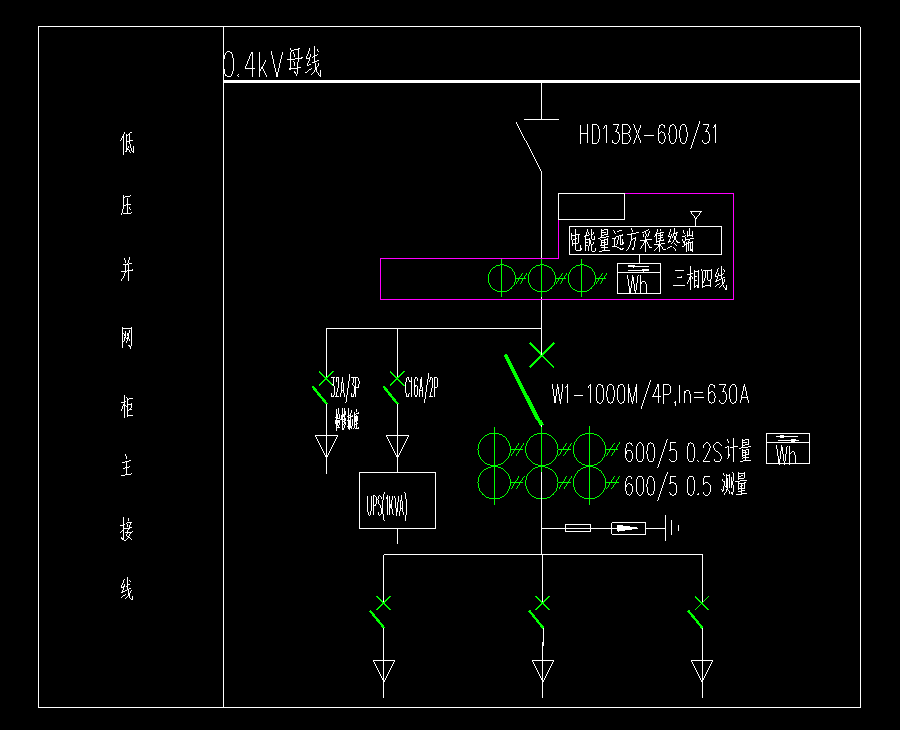

光伏并網柜典型圖紙

光伏并網柜的保護功能 ■保護功能
防孤島裝置具有被動孤島檢測、有壓自動合閘、過欠壓保護、高低頻保護、逆功率保護等。
■自動并網
防孤島保護裝置具有失壓跳閘（電網失壓）和有壓自動重合閘功能，在電壓異常時跳閘，電壓回復正?？梢宰詣硬⒕W(wǎng)合閘。同時具備智能通訊功能，可以和后臺系統通訊組網，遠程操作斷路器分合閘，遠程查看并網柜各種電參量及開關位置信息。
■電度計量
壓光伏并網柜可以加裝計量倉，計量倉帶鉛封裝置，可以有效防止竊電。計量倉內可以安裝計量裝置和負控裝置（一般當?shù)毓╇娋痔峁?，可以很好的記錄發電量情況。

光伏并網柜的作用■當光伏發電系統出線電壓、頻率、過負荷等異常情況，對本站設備造成威脅或?qū)﹄娋W(wǎng)側產生沖擊和影響時，光伏防孤島裝置可以迅速向并網斷路器發出跳閘命令，迅速切除故障電路。當故障排除電網電壓回復正常，防孤島保護裝置監測正常會自動合上并網斷路器。
■當電網側出線電壓、頻率、過負荷等異常情況，對本站設備造成沖擊和影響時，光伏防孤島裝置也能迅速監測并對并網斷路器發出跳閘命令，從而迅速斷開并網開關，防止孤島效應。
■當光伏發電系統本側出現故障，而電網側正常，這事需要相關工作人員檢修，這事光伏并網設備能有效防止電網側向光伏側反送電，從而保證了光伏側檢修人員的生命安全。
